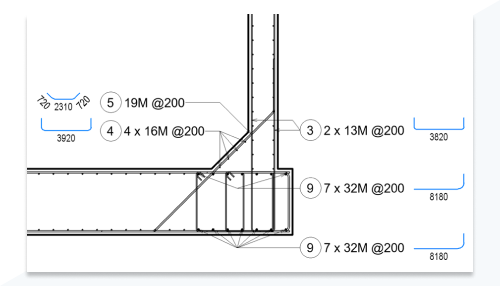

Use os detalhes da curvatura esquemáticos com identificadores incorporados para mostrar as instruções de curvatura do vergalhão.
- Adicione detalhes da curvatura esquemáticos que façam referência a um ou mais vergalhões.
- Edite a visibilidade e a aparência de várias chamadas de detalhe para detalhes da curvatura esquemáticos.
- Especifique a largura e a altura dos detalhes da curvatura esquemáticos nas propriedades de tipo.
- Os detalhes de curvatura esquemáticos são semelhantes aos detalhes de curvatura em tabelas, com a escala de geometria não uniforme para formas de vergalhão com apenas ângulos de 90 graus entre segmentos e de forma uniforme para estribos e formas com outros ângulos.
Esse recurso é descrito no roteiro de produtos.
Consulte Colocar detalhes da curvatura do vergalhão esquemáticos em desenhos de armadura
