Aprimoramentos do sólido topográfico

As ferramentas e as funcionalidades foram aprimoradas para permitir trabalhar com elementos topográficos nos modelos.

Escavar volume do sólido topográfico

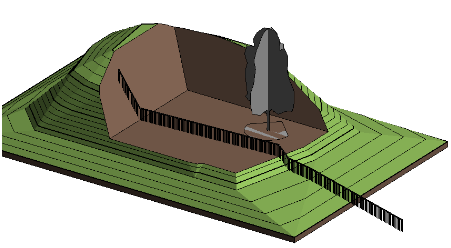

Escavar volume de um sólido topográfico com um piso, telhado ou elemento de sólido topográfico que efetua a interseção. Use essa ferramenta para criar uma posição escavada em um sólido topográfico para uma construção ou use um segundo sólido topográfico de interseção como uma área de estacionamento escavada do primeiro. A ferramenta Escavar reduz a necessidade de usar elementos de massa para cortar sólidos topográficos e, em seguida, colocar um piso ou elemento similar. Escavar permite fazer isso em uma etapa com um único elemento de interseção. As escavações poderão ser removidas se o projeto for alterado.

Para escavar um sólido topográfico

1. Selecione um sólido topográfico com um elemento de interseção (telhado, piso ou sólido topográfico).
2. Clique em Modificar | guia Sólido topográficoForma do sólido topográfico (Escavar).
3. Selecione o elemento de interseção a ser usado para escavação.
4. Clique em (Modificar).

Para obter mais informações, consulte Sólido topográfico: Escavar e remover escavação.

Usar um shaft em um sólido topográfico

Em versões anteriores, as aberturas de shaft cortavam todo o elemento de sólido topográfico. Agora, a parte inferior do shaft é respeitada em relação à sua posição dentro do sólido topográfico. Use elementos de shaft em conjunto com sólidos topográficos e ajuste a parte inferior do shaft de acordo com condições do modelo sem que o elemento de shaft atravesse o elemento do sólido topográfico.

Consulte Cortar uma abertura de shaft.

Elementos hospedeiros de superfícies booleanas

Hospede elementos nas superfícies expostas (booleanas) de um sólido topográfico após ter sido cortado. A superfície booleana age como a superfície original do elemento do sólido topográfico ao hospedar elementos como um elemento de guarda-corpo ou de vegetação.

Definir a base da elevação do plano superior

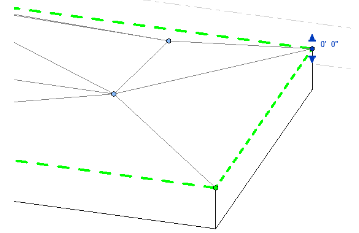

Ao editar a forma de um sólido topográfico ou ao colocar pontos, use a configuração “Plano superior” para a base da elevação. Essa configuração permite definir e medir elevações com base no plano superior do sólido topográfico. Isso pode facilitar a edição de uma superfície topográfica. Adicione pontos sem a necessidade de calcular a profundidade ou a posição do ponto. Altere o valor conforme se relaciona a 0 de sua posição atual.

Consulte Adicionar um ponto para edição de forma e Modificar a forma de um elemento.

Criar um sólido topográfico com base em uma face de massa

Use faces não verticais de elementos de massa para gerar elementos de sólido topográfico. Os elementos de sólido topográfico criados com base em elementos de massa podem ser atualizados para a nova face quando o elemento de massa é alterado.

Consulte Criar um sólido topográfico com base em uma face de massa.

Sombreamento suave do sólido topográfico

Ative o sombreamento suave para uma melhor exibição de todos os elementos topográficos no modelo. Essa opção suaviza a aparência de sólidos topográficos que usam esses estilos visuais: sombreado, cores consistentes, texturas e realista. Para ativar essa configuração, clique na guia Massa e terrenopainel Terreno do modelo Sombreamento suave do sólido topográfico.

Sombreamento suave do sólido topográfico desativado

Sombreamento suave do sólido topográfico ativado

Consulte Sombreamento suave do sólido topográfico.

Exibição de curvas de nível durante a edição

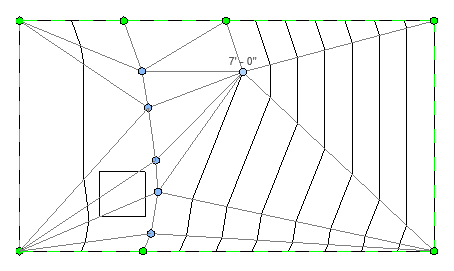

As curvas de nível são exibidas durante a edição der um sólido topográfico. À medida que você adiciona e edita pontos e arestas, as linhas das curvas de nível permanecem visíveis, fornecendo feedback à medida que você faz alterações. A visibilidade das curvas de nível deve estar ativada na Opção Visibilidade gráficos da vista e por tipo de sólido topográfico.

Consulte Controlar a exibição de curvas de nível em sólidos topográficos.

Melhoria da conversão da superfície topográfica

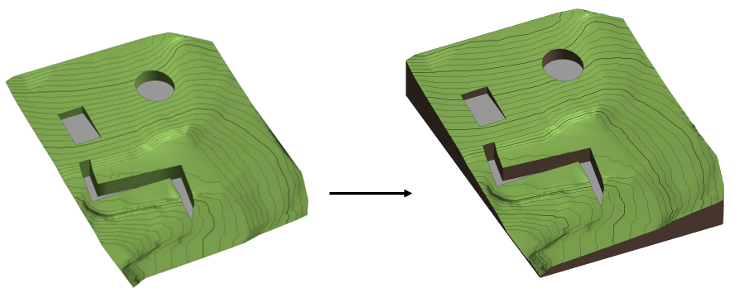

Quando se trabalha com arquivos herdados que contêm superfícies topográficas e plataformas de construção, a conversão da superfície topográfica em um sólido topográfico agora mantém as plataformas de construção como áreas escavadas no sólido topográfico.

Consulte Gerar um sólido topográfico com base em uma superfície topográfica.
