Aplicar transparência às faces de categorias de elementos do modelo

Quando os elementos são transparentes, somente arestas e padrões de preenchimento (incluindo preenchimentos sólidos) são desenhados nas faces dos elementos.

Nota: Se você precisar aplicar transparência à uma face de elemento de modelo individual, consulte Sobrepor a exibição de visibilidade e gráficos de elementos individuais.

1. Abra a vista na qual deseja aplicar transparência a faces de categoria de modelo.
2. Clique na guia Vistapainel Gráficos (Visibilidade/Gráficos), ou com o botão direito do mouse na área do desenho, clique em Sobrepor gráficos na vistaPor categoria.
3. Na caixa de diálogo Visibilidade/Gráficos, clique na guia Categoriais de modelos.
4. Realce uma linha ou linhas de categoria.
5. Na coluna Transparente, marque a caixa de seleção.
6. Clique em Aplicar para ver as alterações e clique em OK para sair da caixa de diálogo Visibilidade/Gráficos.

Quando os elementos são transparentes, somente arestas e padrões de preenchimento (incluindo preenchimentos sólidos) são desenhados nas faces dos elementos. As faces entre as linhas-padrão não são desenhadas. Na vista Linha oculta e na vista Sombreado, parte das arestas são ocultas. Uma aresta pode ser ocultada pela face de qualquer elemento transparente e por uma face de seu próprio elemento (mesmo quando está marcado transparente). As arestas não são ocultadas por outros elementos transparentes.

Exemplo

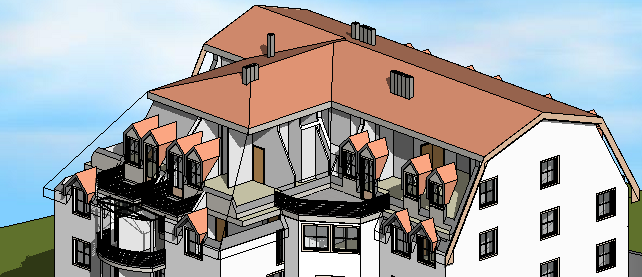

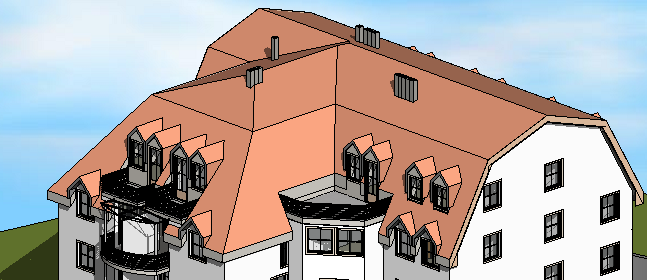

As imagens a seguir mostram o mesmo modelo em vista 3D. A segunda imagem mostra como parte do telhado aparece quando a transparência é aplicada.
