Criar uma matriz radial

Desenhe o arco e especifique o número de elementos para exibir na matriz.

1. Siga uma destas etapas:
   • Selecione os elementos a serem copiados na matriz e, em seguida, clique em Modificar | guia <Elemento>painel Modificarmenu suspenso Copiar (Matriz).
   • Clique na guia Modificarpainel Modificarmenu suspenso Copiar (Matriz), selecione os elementos a serem copiados na matriz e, em seguida, pressione Enter.
2. Na barra de opções, clique em (Radial).
3. Selecione as opções desejadas, como descrito para a criação de uma matriz linear.
   Dica: Ao criar uma matriz radial, o procedimento é similar a rotacionar e copiar um elemento. Consulte Rotacionar elementos.
4. Reposicione o centro do controle de rotação () para a localização desejada arrastando ou clicando em Centro de rotação: Colocar na barra de opções e clicando para selecionar uma localização.

   Os membros da matriz serão colocados em torno de um arco medido deste ponto. Na maioria das instâncias, é desejado arrastar o centro do símbolo de rotação para fora do centro dos elementos selecionados. O controle efetua o snap nos pontos e linhas de interesse, como paredes e as interseções de paredes e linhas. Também é possível arrastá-lo para um espaço aberto.

5. Mova o cursor para uma posição onde o arco da matriz radial irá começar. (A linha irradia do centro do símbolo de rotação para a posição do cursor).
   Nota: Se você desejar especificar o ângulo de rotação (ao invés de desenhá-lo), especifique um valor de ângulo na barra de opções e pressione Enter. Pule as etapas remanescentes.
6. Clique para posicionar o primeiro raio da rotação. Se o cursor efetua o snap ao especificar o primeiro raio, a linha de snap irá rotacionar junto com a caixa de visualização e efetua o snap nos ângulos na tela ao colocar o segundo raio.
7. Mova o cursor para colocar o segundo raio de rotação.

   Outra linha é exibida para indicar o raio. Uma cota angular temporária aparece quando você rotaciona, e uma imagem de visualização mostra a seleção rotacionando.

8. Clique para colocar o segundo raio e finalizar a matriz.

   Se tiver selecionado Mover para o segundo na Barra de opções, o segundo raio de rotação define a localização do segundo membro da matriz. Membros adicionais da matriz são colocados usando o mesmo espaçamento.

   Se tiver selecionado Mover para o último, o segundo raio de rotação define a localização do último membro da matriz. Membros adicionais da matriz são espaçados por igual entre o primeiro e o último membro.

Se tiver selecionado Agrupar e associar na Barra de opções, aparecem controles na matriz radial. Use os dois controles nas extremidades para alterar o ângulo do arco. Use o controle do meio para arrastar a matriz para uma nova localização. Use o controle superior para alterar a escala do raio da matriz.

Nota: A opção Agrupar e associar somente é exibida quando você está trabalhando no Editor de famílias. Ela não está disponível ao trabalhar no ambiente do projeto.

Exemplo

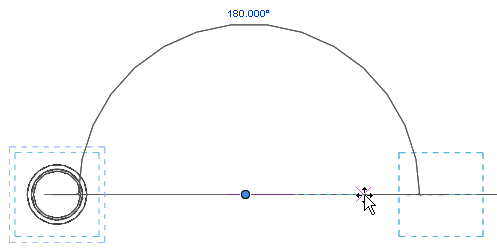

Desenhar o arco para a matriz radial

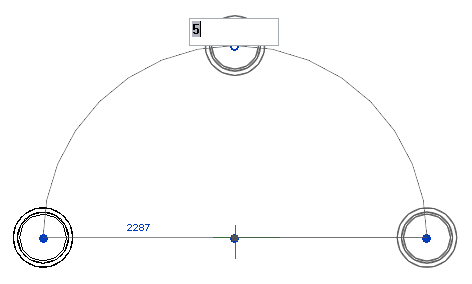

Especificar o número dos elementos na matriz

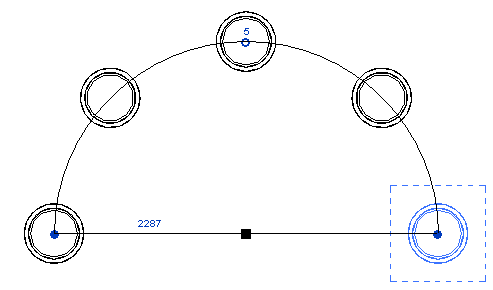

A matriz radial concluída
