Criar uma região nivelada

Áreas de declividade da topografia, alterando as elevações nos pontos selecionados, para desenvolver o projeto de terreno proposto.

Para criar uma região nivelada, será necessário selecionar um sólido topográfico, que deve ser uma superfície existente na fase atual. O Revit LT marca a superfície original como demolida e faz uma cópia com um limite coincidente. O Revit LT marca a cópia como nova na fase atual.

Vídeo: Calcular volumes de corte e preenchimento

Para nivelar a topografia

1. Abra uma vista que exibe um sólido topográfico.
2. Clique na guia Terrenopainel Modificar terreno (Região nivelada).
3. Na caixa de diálogo Editar região nivelada, selecione um dos seguintes:
   • Criar um novo sólido topográfico exatamente igual ao existente.
   • Criar um novo sólido topográfico com base somente nos pontos do perímetro.
4. Selecione o sólido topográfico.

   Se você estiver editando a superfície, o Revit LT ajudará no modo de edição de forma. É possível adicionar, excluir ou alterar a elevação de pontos.

5. Quando terminar de editar a superfície, clique em Modificar.

Se arrastar a nova região nivelada, observará que a original permanece. Selecione a original, clique com o botão direito do mouse, e clique em Propriedades do elemento. Observe que a propriedade Fase demolida tem o valor da fase atual.

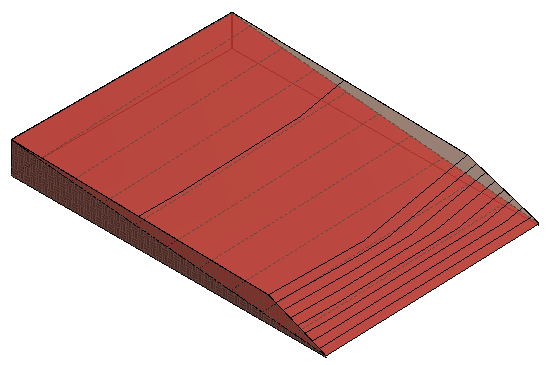

Exemplo
