Para alterar a orientação do modelo para a parte superior da área de desenho, use a ferramenta Rotacionar Norte do projeto.
Rotacionar Norte do projeto afeta as vistas de planta cuja propriedade Orientação esteja definida como Norte do Projeto. Isso não afeta as vistas de desenho, chamadas de detalhe de vistas de planta ou outros tipos de vistas.
O exemplo a seguir mostra o modelo
antes e
após usar a ferramenta Rotacionar Norte do projeto.
Para rotacionar o Norte do projeto
- Abra uma vista da planta.
- Na paleta Propriedades, confirme que a propriedade Orientação da vista está definida como Norte do projeto.
Ao rotacionar o Norte do projeto para essa vista, a alteração também afetará outras vistas de planta cuja orientação está definida como Norte do projeto.
- Se você desejar ser capaz de rotacionar o projeto em um ângulo diferente do que 90 e 180 graus, adicione um plano de referência para o ângulo de rotação desejado, se necessário.
- Clique na guia Gerenciar
painel Localização do projetomenu suspenso Posição
(Rotacionar Norte do projeto).
- Na caixa de diálogo Rotacionar projeto, em Manter a orientação da nota de texto durante a rotação, selecione essa opção se as notas de texto tiverem de permanecer orientadas à vista.
Desmarque a opção se as notas de texto tiverem de ser rotacionadas com o modelo.
- Para especificar o ângulo de rotação, execute um dos procedimentos a seguir:
- Selecione o ângulo de rotação desejado.

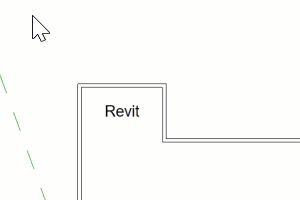

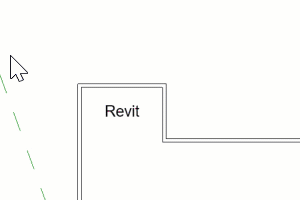

- Selecione Alinhar a linha ou plano selecionado. Na vista, selecione o plano de referência ou uma linha existente para usar na rotação.
O modelo rotaciona e uma mensagem é exibida para indicar o número de elementos que foram rotacionados.
- Verifique os resultados em todas as vistas de planta.
Se a mensagem indicar erros, é possível exportar os erros para analisá-los e corrigi-los.
