O comportamento dos elementos de esqueleto estrutural está incorreto quando os níveis ou outros objetos similares estão presentes.

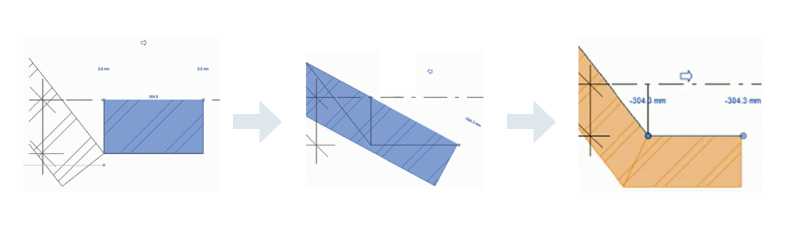

Problema: Os elementos do esqueleto estrutural estão posicionados incorretamente. Isso acontece após os elementos serem definidos ao longo da linha, perto do nível de referência. Os elementos efetuam o snap no nível de referência em vez da linha de eixo, fazendo com que os elementos sejam cortados incorretamente.
Causa: Isso ocorrerá devido ao snap automático do esqueleto estrutural (viga ou coluna) para o nível de referência acima, se o nível estiver mais próximo que 304,8 mm da linha onde você inserir o objeto de esqueleto estrutural.
Solução:
- Selecione o elemento de esqueleto estrutural (viga ou coluna).
- Clique com o botão direito do mouse e selecione Desanexar do plano no menu de contexto.
- Mova manualmente os pontos que definem o elemento de estrutura para a posição correta.
