Solução de problemas: Texto em um projeto atualizado

Ao atualizar um arquivo do Revit LT 2016 e versões anteriores, o texto poderá não ser exibido conforme o esperado no arquivo atualizado.

Medição do texto

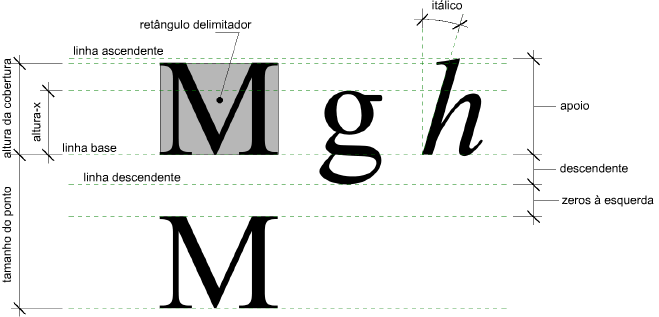

No Revit LT 2017 e versões anteriores, o método para medir o tamanho do texto foi alterado para que o parâmetro Tamanho do texto represente com mais precisão a altura de uma letra maiúscula (semelhante ao AutoCAD). Anteriormente, o Revit LT media o tamanho do texto desde a linha base da fonte até a linha ascendente. Como a maioria dos caracteres não se estendem para a linha ascendente, a medição física da fonte pode não produzir os resultados esperados.

O tamanho do texto agora informa o uso da altura limite, que é medida desde a linha base até a parte superior da letra M maiúscula. É importante observar que muitos caracteres asiáticos são um pouco mais alto do que a letra M maiúscula, portanto, estes caracteres aparecem mais altos do que o valor do parâmetro de tamanho do texto nas fontes ocidentais. Ajuste o parâmetro de tamanho do texto para deixar estes caracteres na altura desejada.

Essa alteração afeta todos os textos no Revit LT. Após atualizar um modelo, revise todas as vistas e folhas para verificar as alterações nas instâncias de texto.

Nota: Assegure-se de que as fontes apropriadas estejam instalados ao abrir um modelo atualizado. As fontes substituídas irão alterar o tamanho do texto devido a alterações no tamanho da fonte.

A mensuração do texto muda e os aprimoramentos do editor de texto apresentam algumas novas restrições no texto.

• O editor pode suportar tamanhos de fonte de 1 ponto a 1.638 pontos. Para Arial, estes tamanhos de fonte convertem para aproximadamente 0,1 polegadas para 16.3" ou 0,3 mm para 413,6 mm.
• A nota de texto também tem uma largura máxima de 84" ou 2.135 mm.
