As ferramentas de edição de forma de laje anteriormente disponíveis somente no Revit agora estão disponíveis no Revit LT.
Edição de forma
Use as ferramentas de edição de forma para alterar a superfície de uma superfície plana, sem arestas inclinadas ou setas de inclinação, telhado e elementos de piso. Adicione pontos e arestas onde a elevação é alterada para drenagem ou outras edições necessárias para modelar as condições do mundo real dos pisos e telhados nos modelos. A edição de forma também é usada em elementos de sólidos topográficos para modelar as condições de topografia nos modelos.
Editando os pontos e as arestas, você forma a superfície do elemento em sub-regiões que se inclinam de forma independente.
Consulte Sobre a edição de forma.
Controles de elevação
- Nível atual
- Ponto base do projeto
- Ponto de pesquisa
- Origem interna
Também será possível decidir se os pontos são adicionados em uma elevação absoluta dos dados selecionados ou deslocar uma distância especificada da superfície existente.

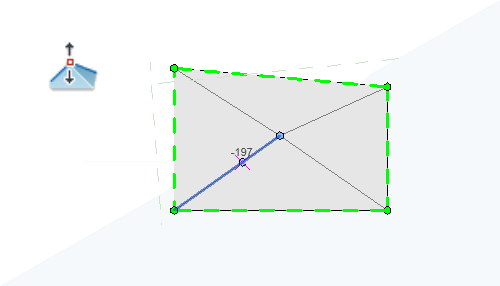

Durante a edição da forma, a elevação da superfície posicionada diretamente sob o cursor é exibida perto do cursor. Use essa exibição para ajudá-lo a fazer edições de forma com mais precisão nos elementos no modelo.
Para obter informações adicionais, consulte Modificar a forma de um elemento.
