Opções de publicação
Quando um arquivo CAD é verificado no vault, o cliente de vault publica um arquivo de visualização. Os recursos de opções de publicação permitem especificar como os arquivos de visualização serão publicados para cada aplicativo de CAD.
Observação: Esse recurso está disponível somente para usuários com privilégios de administrador.
É possível especificar opções para cada um dos seguintes aplicativos de CAD:
- 2D Inventor
- 3D Inventor
- Todos os aplicativos do AutoCAD
Observação: Esta configuração é somente para aquelas opções que são compartilhadas por todos os aplicativos AutoCAD. Se uma configuração não é compartilhada por todos os aplicativos de CAD, ela não será exibida.
- Apenas AutoCAD
- AutoCAD Mechanical somente
- AutoCAD Electrical somente
Opções de 2D Inventor
Esta tabela descreve as opções de publicação disponíveis para o 2D Inventor. Algumas opções podem ser aplicadas a uma versão determinada do Inventor.
Opção | Descrição |
AllSheets | Cria todas as folhas atuais no arquivo IDW se ativado. Se desativado, cria somente a folha atual. |
Exibir no Visualizador | Exibe o arquivo de visualização no visualizador após a criação. |
DWF Type | Especifica se o arquivo criado é um arquivo DWF ou DWFx. |
Ativar edição de marca de revisão | Permite a habilidade de editar as marcas de revisão em um DWF. |
Ativar marcas de revisão | Permite a habilidade de adicionar marcas de revisão em um DWF. |
Ativar medida | Permite a habilidade para medir os dados no visualizador de DWF. |
Ativar impressão | Permite a habilidade para imprimir a partir do visualizador de DWF. |
Incluir modelo 3D | Inclui a versão 3D do modelo no DWF. |
Incluir propriedades vazias | Inclui propriedades com nenhum valor no arquivo DWF. |
Substituir cor da folha | Se ativado, utiliza os valores definidos da Folha de cor vermelha, Folha de cor verde e Folha de cor azul para colorir o plano de fundo do DWF. |
Modo de publicação | Especifica o modo que é utilizado para publicar o arquivo DWF. |
Folha de cor azul | Define a quantidade de azul incluída no plano de fundo. Os inteiros variam entre 0 e 255. |
Folha de cor verde | Define a quantidade de verde incluída no plano de fundo. Os inteiros variam entre 0 e 255. |
Folha de cor vermelha | Define a quantidade de vermelho incluída no plano de fundo. Os inteiros variam entre 0 e 255. |
Exibir folhas excluídas | Inclui folhas definidas como Não imprimir no arquivo DWF. |
| Incluir tabelas de folhas | Inclui tabelas de folhas no arquivo DWF. |
Opções do 3D Inventor
Esta tabela descreve as opções de publicação disponíveis para 3D Inventor. Algumas opções podem ser aplicadas a uma versão determinada do Inventor.
Opção | Descrição |
Somente peças da lista de materiais | Inclui os dados da Lista de materiais para todas as peças em um formato planificado. |
Estrutura da lista de materiais | Força os dados da Lista de materiais a partir de uma montagem de todas as peças e submontagens em um formato estruturado. |
Propriedades de componente | Inclui as informações de propriedade para componentes individuais em uma montagem. |
Exibir no Visualizador | Exibe o arquivo DWF no visualizador após a criação. |
DWF Type | Especifica se o arquivo criado é um arquivo DWF ou DWFx. |
Ativar edição de marca de revisão | Permite a habilidade de editar as marcas de revisão em um DWF. |
Ativar marcas de revisão | Permite a habilidade de adicionar marcas de revisão em um DWF. |
Ativar medida | Permite a habilidade para medir os dados no visualizador de DWF. |
Ativar impressão | Permite a habilidade para imprimir a partir do visualizador de DWF. |
Qualidade da faceta | Define a resolução do DWF. |
Incluir todos os membros | Inclui todos os membros de uma iPart ou iAssembly no arquivo DWF. |
Incluir animações | Inclui as animações dentro de uma apresentação no arquivo DWF. |
Incluir propriedades vazias | Inclui propriedades com nenhum valor no arquivo DWF. |
Incluir vistas de projeto | Inclui todas as vistas de projeto no arquivo DWF. |
Incluir representações posicionais | Inclui todas as Representações posicionais no arquivo DWF. |
Modo de montagem grande | Aprimora o desempenho e a estabilidade ao trabalhar com montagens grandes. Observação: Podem ocorrer algumas degradações do desempenho quando este modo é usado com montagens menores. Considere o tamanho das montagens, o número de montagens grandes e o tipo de dados em montagens ao decidir qual modo usar. |
Propriedades de massa | Calcula e armazena as propriedades físicas do modelo no arquivo DWF. |
Modo de publicação | Especifica o modo que é utilizado para publicar o arquivo DWF. |
Publicar captura de tela | Cria uma captura de tela de um desenho 3D e publica como uma imagem plana no arquivo DWF. A imagem não pode ser girada ou ter notas de revisão. Esta propriedade é utilizada em conjunto com a de DPI de captura de tela. |
DPI de captura de tela | Determina o valor de DPI no formato inteiro com base na captura de tela obtida quando a propriedade Publicar captura de tela estiver ativada. |
Modelo de planificação de chapa de metal | Inclui o modelo de planificação do no arquivo DWF. |
Informações de estilo de chapa de metal | Inclui informações de estilo de chapa de metal no arquivo DWF. |
Preparação do conjunto soldado | Inclui informações sobre a preparação do conjunto soldado 3D no arquivo DWF. |
Símbolos de conjunto de solda | Inclui os símbolos do conjunto soldado 3D no arquivo DWF. |
Observação: Por padrão, as informações de propriedades e listas de materiais são ativadas para arquivos 3D do Inventor quando um novo Vault é criado.
Opções comuns de AutoCAD
Esta tabela descreve as opções de publicação compartilhadas por todos os aplicativos de AutoCAD.
Opção | Descrição |
Incluir informação de camada | Inclui informações de camadas no arquivo DWF para que as camadas fiquem visíveis. |
Iniciar layouts | Inicia os layouts em arquivos e assegura que eles estejam em conformidade com as normas do layout atual. Esta propriedade é especialmente importante em obrigar a fidelidade de herança com arquivos de CAD antigos ou quando arquivos são adicionados no vault usando o Autoloader. |
Caminho do arquivo de registro | Especifique o caminho no qual você deseja salvar o arquivo DWF. |
Marca de plotagem ativada | Ativa a marcação de plotagem e posiciona uma marca de plotagem em um canto determinado de cada desenho e/ou a registra em um arquivo. |
Utilizar configurações da página a partir de DWG de usuário | Ignora todas as demais configurações da caixa de diálogo Opções de publicação e utiliza as configurações do aplicativo de publicação. |
Tipo de visualização | Especifica se o arquivo criado em check-in é um DWF ou DWFx. |
Opções do AutoCAD
Essa tabela descreve as opções de publicação disponíveis para os produtos verticais do AutoCAD. Algumas opções podem ser aplicadas a um determinado aplicativo do AutoCAD (por exemplo, AutoCAD Electrical).
Opção | Descrição |
Centralizar a plotagem | Centraliza o desenho na página. |
Orientação do desenho | Define a orientação do desenho para Retrato ou Paisagem. |
Ajustar ao papel | Ajusta o desenho no papel no qual vai ser impresso. |
Ocultar objetos no espaço do papel | Oculta os objetos na viewport de espaço de papel. |
Incluir layouts | Inclui todos os layouts no arquivo de visualização. |
Incluir espaço de modelo | Inclui o espaço de modelo no arquivo de visualização. |
Tamanho do papel (inglês) | Especifica o tamanho do papel em polegadas. Insira o nome interno (não o nome de exibição) do tamanho do papel definido no arquivo de configuração de plotagem (PC3). Por exemplo, para 11 x 17 polegadas de papel, insira ansi_b _ (11.00_x_17.00_Inches). |
Tamanho do papel (métrico) | Especifica o tamanho do papel em milímetros. Insira o nome interno (não o nome de exibição) do tamanho do papel definido no arquivo de configuração de plotagem (PC3). Por exemplo, para papel A4 , insira iso_a4 _ (210.00_X_297.00_MM). |
Plotar espessuras de linha de objeto | Inclui espessuras de linha de objeto na imagem. |
Plotar por último o espaço do papel | Plota a geometria do espaço de modelo primeiro em vez de geometria do espaço do papel. A ativação desta opção altera a localização da guia Modelo em arquivos com Layout e Modelo. |
Tabela de estilo de plotagem | Especifica a plotadora ou o arquivo de configuração de plotagem (PC3). |
Plotar de ponta-cabeça | Plota o desenho de forma que este é rotacionado em 180 graus. |
Plotar com estilos de plotagem | Informações de estilos de plotagem ao criar o arquivo DWF. |
Qualidade | Define a qualidade de exibição do arquivo DWF. |
Escala de peso de linha | Escala as espessuras de linha para escala de impressão. |
Plotagem com aplicação de cor | Especifica as opções de plotagem sombreada. |
O que plotar | Especifica a área de plotagem. |
Opções do Revit
Esta tabela descreve as opções de publicação disponíveis para o Revit.
Opção | Descrição |
|---|
Formato de imagem DWF | Especifica se o arquivo é sem perda ou com perda. |
Qualidade da imagem DWF | Especifica se as imagens DWF são exportadas como arquivos PNG (padrão) ou no formato JPG comprimido com as configurações de qualidade (baixa, média, alta). |
Formato do papel | Especifica o formato do papel (ISOxx, ANSIxx, ARCHxx) para vistas/folhas 2D. |
Seleção de tipo de vistas | Especifique quais vistas devem ser publicadas. - Único: publica a última vista salva/vista padrão.
- Folhas no modelo: publica todas as folhas.
- Vistas no modelo: publica todas as vistas.
- Todas as vistas e folhas no modelo: publica todas as folhas e vistas.
|
Área de exportação | Especifica a exportação de propriedades da área separadamente da representação geométrica, de maneira que os ambientes individuais e os dados do ambiente possam ser visualizados com um software de gerenciamento de recursos (como o Autodesk FMDesktop) ou um software de nota de revisão DWF (como o Autodesk Design Review). |
Exportar dados do objeto | Especifica a exportação das propriedades de tipo e instância dos objetos nas vistas exportadas. Consulte Exportando dados de objeto para arquivos DWF na Ajuda do Revit para obter mais informações. |
Orientação do desenho | Especifica se os desenhos estão na horizontal ou vertical. |
Parar no erro | Especifica se o job processor para quando encontra um erro. |
DWF Type | Especifica se o arquivo criado é um arquivo DWF ou DWFx. |
Gerenciamento de opções de publicação
Observação: Você deve ser administrador para configurar as opções de publicação.
- Clique em Ferramentas > Administração > Configurações do Vault.
- Na caixa de diálogo Configurações do Vault, clique na guia Visualização.
- Clique em Options.

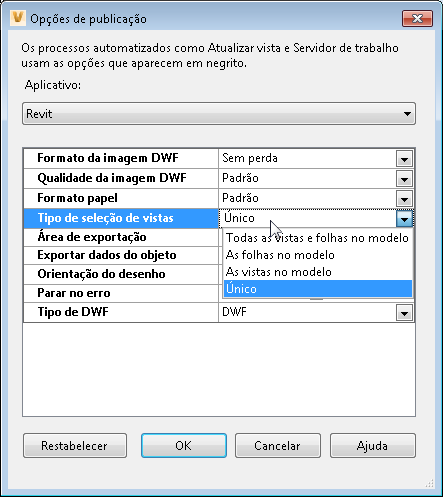

- Na caixa de diálogo Opções de publicação, selecione o Aplicativo para o qual você deseja personalizar a visualização das configurações através da lista de Aplicativos.
- Selecione a caixa de seleção junto a cada opção de publicação que você deseja ativar. Ou se a opção tem valores predefinidos, selecione uma da lista na Coluna personalizada.
- Clique em OK para salvar as alterações e fechar a caixa de diálogo Opções e publicação.
Observação: Clique em Redefinir a qualquer momento para restaurar todas as alterações da sessão atual para os valores padrão.
