Importando arquivos do Vault

Importar do Vault permite importar arquivos do CAD armazenados em um vault para o projeto atual do Revit.

No entanto, diferentemente de Vincular no Vault, quando o projeto é salvo no Vault, somente o projeto é atualizado. Quaisquer relações usos/usado por entre o projeto e o arquivo importado não serão salvas. Isso significa que, se um vínculo for modificado, o arquivo deverá ser reimportado para que as alterações possam ser visualizadas.

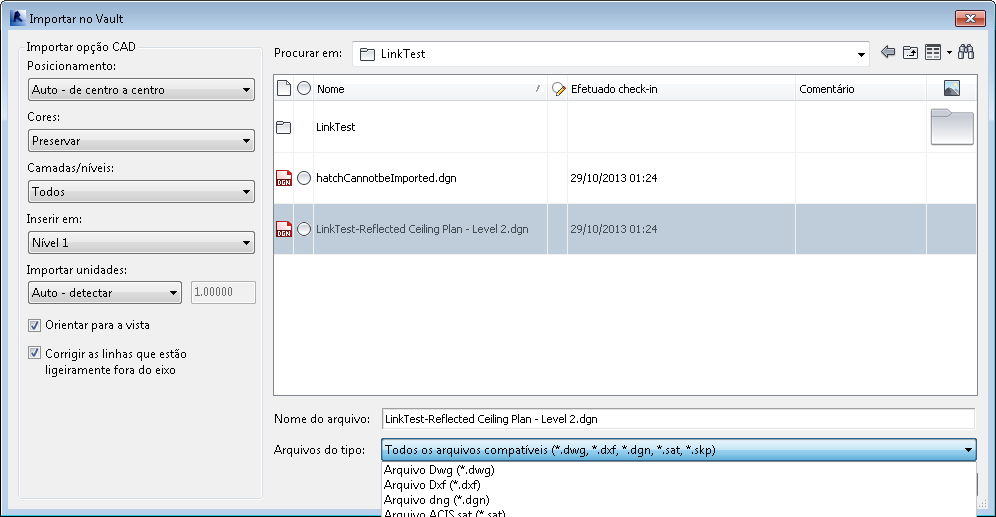

A caixa de diálogo Importar do Vault

É possível selecionar um arquivo no Vault para ser importado ao projeto atual do Revit. Também é possível especificar as opções de posição para o arquivo importado na caixa de diálogo Importar do Vault.

Tipos de arquivo compatíveis

É possível importar os seguintes tipos de arquivos do CAD no vault:

Além disso, é possível importar os seguintes tipos de imagens de um vault:

BMP
JPG
JPEG
TIF

Opções de posição

É possível selecionar uma preferência de posição quando você importa um arquivo no projeto atual do Revit.

A tabela a seguir descreve as opções de posicionamento disponíveis para seleção. Consulte Opções de importação e vínculo para formatos CAD e modelos do Revit para obter mais informações.

Opção	Detalhes
Auto - Origem para origem	O Revit coloca a origem do sistema de coordenadas universais da importação na origem interna do projeto do Revit. Se o objeto importado foi desenhado com uma grande distância de sua origem, ele pode ser exibido com uma grande distância do modelo. Para testar isso, defina o zoom para Efetuar zoom na vista para caber.
Auto - Por coordenadas compartilhadas	Observação: Essa opção é somente para arquivos do Revit. O Revit coloca a geometria importada de acordo com sua posição em relação às coordenadas compartilhadas entre os dois arquivos. Se não houver um sistema de coordenadas compartilhadas atual entre os arquivos, o Revit lhe notificará e usará o posicionamento Auto - Centro a Centro. Consulte Posicionamento compartilhado. Importante: Quando um vínculo é inserido utilizando coordenadas compartilhadas, a posição é correta, mas o site compartilhado deve ser manualmente configurado. Consulte a seção a seguir sobre configuração manual de site.
Manual - Origem	A origem do documento importado é centralizada no cursor.
Manual - Ponto base	O ponto base do documento importado é centralizado no cursor. Use essa opção somente para arquivos do AutoCAD que tenham um ponto base definido.
Manual - Centro	Define o cursor no centro da geometria importada.

Worksets

Se você estiver trabalhando com worksets vinculados, todos os worksets do link de projetos compartilhados serão carregados e exibidos.
