Linhas da lista de materiais agrupadas
Saiba mais sobre linhas da lista de materiais agrupadas.
Uma linha da lista de materiais agrupada é uma linha que contém várias ocorrências de um item que compartilham um único principal, mas têm uma ou mais propriedades de linha da lista de materiais com valores diferentes. Os diferentes valores para as propriedades de linha da lista de materiais podem incluir, entre outros, Comprimento, Quantidade e Descrição.

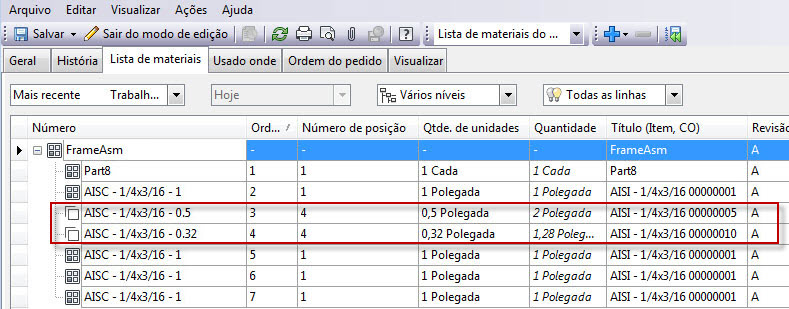

Uma linha de lista de materiais agrupada é indicada na lista de materiais pelo
ícone Agrupados.
Por que algumas linhas da lista de materiais são agrupadas?
Frequentemente, os objetos em um projeto vêm das mesmas peças de estoque, mas têm diferentes propriedades. Por exemplo, o material de estoque que é cortado verticalmente ou tem diferentes acabamentos.
Esses componentes costumam ter o mesmo número de peça, com outras propriedades para indicar como o componente é diferente do original.
Como esses componentes têm o mesmo número de peça, muitas vezes são combinados na lista de materiais de CAD. Quando a lista de materiais de CAD é importada em um Vault, as linhas agrupadas não são alteradas, a não ser que o administrador tenha optado por não agrupar as linhas da lista de materiais de acordo com a lista de materiais do projeto.
Regras para agrupar linhas da lista de materiais
As regras a seguir devem ser cumpridas para linhas da lista de materiais serem agrupadas no Vault.
A opção Selecionar automaticamente o primeiro item duplicado deve ser ativada na caixa de diálogo Configurar a atribuição de item para ativar o recurso Agrupar linhas da lista de materiais.
As linhas da lista de materiais devem ser importadas de uma lista de materiais de CAD para serem agrupadas. As linhas da lista de materiais criadas manualmente não são agrupadas automaticamente, mesmo que possa haver itens com o mesmo número.
A opção Agrupar linhas da lista de materiais de acordo com a lista de materiais do projeto na caixa de diálogo Configurar a atribuição de item deve ser ativada se você deseja manter os grupos da lista de materiais de CAD após a importação.
Os números do item devem coincidir.
As ocorrências de item devem compartilhar um único principal.
Os itens em uma linha agrupada devem estar em uma unidade de medida da mesma família para que possam ser fundidos.
Por exemplo, as linhas que usam polegadas e milímetros como unidades de medida podem ser fundidas, mas as linhas que usam massa e comprimento não podem ser fundidas.
A configuração Ativado/Desativado de um grupo permanece quando o grupo é não fundido. Por exemplo, se uma linha da lista de materiais agrupada estiver DESATIVADA e o grupo for não fundido de forma que todas as linhas da lista de materiais sejam listadas individualmente, todas as linhas não mescladas reterão a configuração DESATIVADA.
Como o Vault exibe valores de linhas da lista de materiais agrupadas?
Quando linhas da lista de materiais são agrupadas, somente uma linha é exibida na lista de materiais. A não ser que especificado de outra forma, os valores que são exibidos representam as propriedades da primeira linha da lista de materiais.
Details
A primeira linha da lista de materiais é a linha com o ID do detalhe. Se nenhuma das linhas do grupo tiver ID do detalhe, outra linha será escolhida como linha principal.
Posição: essa é a posição do próprio grupo. Se as linhas estão desagrupadas, este valor aplica-se a todas as linhas.
Ordem da linha: essa é a ordem da linha do próprio grupo. Se as linhas estão desagrupadas, este valor aplica-se a todas as linhas.
Qtde. de unidades: se os itens em um grupo de linhas da lista de materiais compartilham o mesmo tipo de unidade de medida, mas as unidades reais são diferentes, o valor da linha principal é exibido no campo Qtde. de unidades.
Observação: Esse campo não é exibido por padrão. Você pode adicioná-lo a suas listas de materiais por meio da Personalização da vista de lista de materiais.Qtde. de itens: esse valor é o número de itens no grupo.
Observação: Esse campo não é exibido por padrão. Você pode adicioná-lo a suas listas de materiais por meio da Personalização da vista de lista de materiais.Quantidade: esse valor é a soma de todas as quantidades do grupo.
