Vinculando arquivos no Vault

Saiba mais sobre como vincular arquivos armazenados em um vault para o projeto atual do Revit.

A opção Vínculo no Vault permite vincular um arquivo armazenado no Vault para o projeto atual do Revit. As vantagens de utilizar Vincular no Vault é que não é necessário saber onde está a versão mais recente do arquivo. Se a versão mais recente estiver localizada no Revit Server, a versão do Revit Server também será vinculada. Se o arquivo é um arquivo compartilhado que não é de trabalho, é efetuado download no Vault e vinculado para o projeto atual e continuará a ser gerenciado pelo Vault.

É possível pesquisar o Vault por uma pasta ou arquivo a qualquer momento ao clicar no botão Localizar.

Observação: Consulte Pesquisando no Vault para obter detalhes sobre a construção e a execução de uma pesquisa.

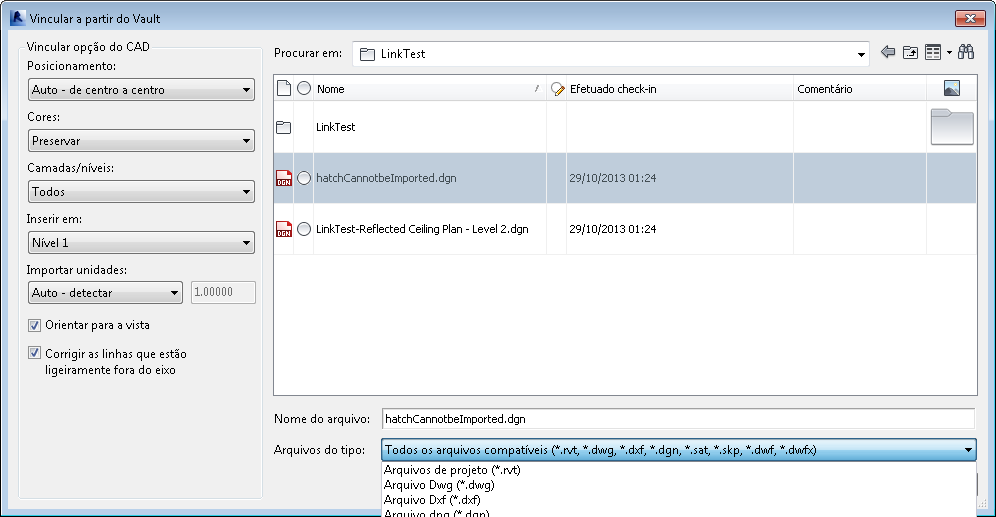

A caixa de diálogo Vincular no Vault

Você pode selecionar um arquivo no Vault para ser vinculado ao projeto Revit atual e especificar as opções de posição do arquivo vinculado na caixa de diálogo Vincular no Vault.

Tipos de arquivo compatíveis

A opção Vínculo no Vault é compatível com os seguintes tipos de arquivo:

.dgn
.dwf
.dwfx
.dwg
.dxf
.ifc
.rvt
.sat
.skp

Opções de posição

É possível selecionar uma preferência de posição ao vincular um arquivo no projeto Revit atual.

A tabela a seguir descreve as opções de posicionamento disponíveis para seleção.

Opção	Detalhes
Auto - Origem para origem	O Revit coloca a origem do sistema de coordenadas universais da importação na origem interna do projeto do Revit. Se o objeto importado foi desenhado com uma grande distância de sua origem, ele pode ser exibido com uma grande distância do modelo. Para testar isso, defina o zoom para Efetuar zoom na vista para caber.
Auto - Por coordenadas compartilhadas	Observação: Essa opção é somente para arquivos do Revit. O Revit coloca a geometria importada de acordo com sua posição em relação às coordenadas compartilhadas entre os dois arquivos. Se não houver um sistema de coordenadas compartilhadas atual entre os arquivos, o Revit lhe notificará e usará o posicionamento Auto - Centro a Centro. Consulte Posicionamento compartilhado. Importante: Quando um vínculo é inserido utilizando coordenadas compartilhadas, a posição é correta, mas o site compartilhado deve ser manualmente configurado. Consulte a seção a seguir sobre configuração manual de site.
Manual - Origem	A origem do documento importado é centralizada no cursor.
Manual - Ponto base	O ponto base do documento importado é centralizado no cursor. Use essa opção somente para arquivos do AutoCAD que tenham um ponto base definido.
Manual - Centro	Define o cursor no centro da geometria importada.

Worksets

Se você estiver trabalhando com worksets vinculados, todos os worksets do link de projetos compartilhados serão carregados e exibidos.
