Задание свеса, среза и угла наклона в стиле кромок перекрытий/скатов крыш

Эта процедура используется для задания значений по умолчанию для глубины свеса, среза и угла наклона кромки для кромок перекрытия или ската крыши, определяемых данным стилем кромок.

1. Выберите перекрытие или скат крыши, и,

   если выбранным объектом является...	то...
   перекрытие,	выберите вкладку "Перекрытие"панель "Общие"раскрывающийся список "Редактировать стиль"Стиль кромок перекрытий.
   скат крыши,	щелкните вкладку "Скат крыши"панель "Общие"раскрывающийся список "Редактировать стиль""Стиль кромок скатов крыш".

2. Выберите кромку перекрытия или ската крыши.

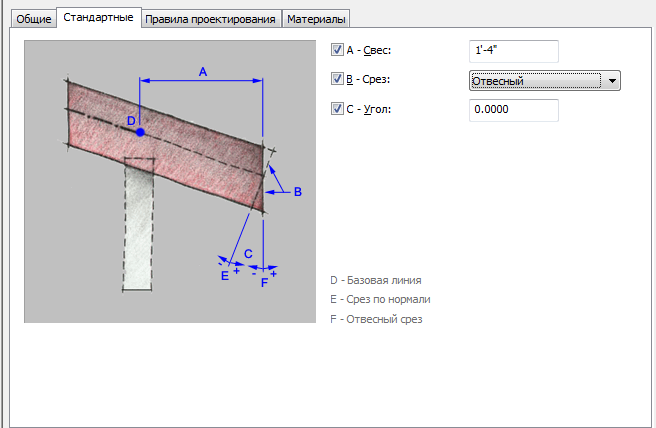

3. Разверните вкладку "По умолчанию".


4. Задайте свес, срез и угол наклона кромки:

   Если требуется...	то...
   задать свес перекрытия или ската крыши,	введите значение параметра "Свес".
   задать ориентацию среза,	выберите значение параметра "Разрез кромки": Чтобы разрезать кромку под углом 90 градусов к плоскости перекрытия или ската крыши, выберите значение "По нормали". Чтобы разрезать кромку перпендикулярно основанию, выберите "Отвес".
   задать угол наклона перекрытия,	введите значение параметра "Угол". При вводе положительного значения нижняя часть кромки смещается наружу, если отрицательное - внутрь.

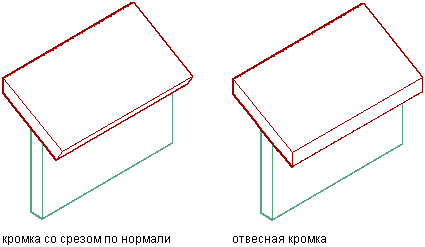

   Указание перпендикулярных или отвесных кромок

5. Нажмите "ОК".
