Создание меток высотных отметок с заданными параметрами

Эта процедура используется для создания метки высотной отметки с указаннымипараметрами.

1. Щелкните вкладку "Аннотации"панель "Инструменты"Инструменты аннотаций.
2. Выберите инструмент метки высотной отметки.

   При необходимости, воспользуйтесь прокруткой для отображения инструмента, который хотите использовать.

3. В области рисования обозначьте точку вставки метки высотной отметки.

   Чтобы увеличить доступную зону области рисования, можно переместить или скрыть палитру свойств.

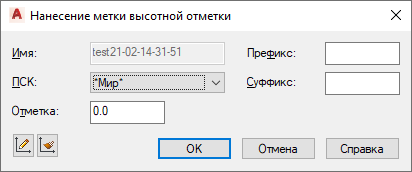

   Выводится диалоговое окно "Нанесение метки высотной отметки".



4. Выберите систему координат для метки высотной отметки.

   Если требуется...	то ...
   выбрать существующую систему координат из чертежа,	выберите систему координат из списка в окне ПСК.
   создать пользовательскую систему координат (ПСК) под новым именем,	нажмите на (определить ПСК) и определите новую ПСК на экране.
   использовать ПСК имеющейся метки высотной отметки,	нажмите на (согласовать ПСК) и выберите метку высотной отметки на экране.

5. Введите значение уровня для своей отметки.

   Введенное здесь значение всегда вычисляется по отношению к выбранной ранее системе координат. Когда систему координат определяют заново, Z-значение метки высотной отметки соответствующим образом пересчитывается.

   Например, имеется ПСК под именем "Первый этаж", и в ней исходным значением Z является 3 м. Когда метку высотной отметки вводят в МСК и устанавливают для нее значение 2 м и затем изменяют систему координат на "Первый этаж", то Z-значение метки высотной отметки заменяется на ‑1 м.

6. Если требуется, введите префикс и суффикс для метки высотной отметки.
7. Нажмите "OK".
