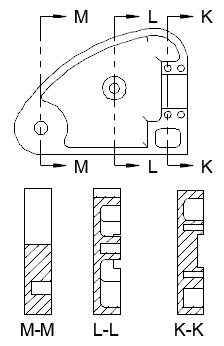

Для создания поперечного сечения

Поперечное сечение документации модели создается путем разрезания объекта по всей длине.

1. Выберите вкладку разметки листа, чтобы переключиться на пространство листа.
   Прим.: Вкладка ленты листа отображается автоматически, когда лист активен.
2. Выберите вкладку «Лист»панель «Создать вид»раскрывающийся список «Разрез»«Полный».
3. Выберите вид, который требуется использовать в качестве родительского. Начальное направление отобразится в позиции курсора.
4. Щелкните в области чертежа, чтобы задать начальную точку линии сечения. Конечное направление отобразится в позиции курсора.
5. Щелкните в области чертежа, чтобы задать конечную точку линии сечения. Предварительный просмотр сечения отображается в позиции курсора.
6. Переместите образец в нужное положение и щелкните мышью, чтобы разместить вид.
   Совет: Предварительный просмотр будет ограничиваться для перемещения в направлении, перпендикулярном к линии сечения. Чтобы снять это ограничение, нажмите клавишу SHIFT. Для восстановления зависимости нажмите клавишу SHIFT еще раз.
7. Выберите вкладку «Создание сечения»панель «Способ»раскрывающееся меню «Глубина»«Срез». найти
   Прим.: Если требуется включить геометрию за секущей плоскостью, выберите "Расстояние" и задайте глубину, к которой относятся сведения.
8. Выберите вкладку «Создание сечения»панель «Создать»«ОК».
