Добавление фотометрического источника света для светильника

Светильник представляет собой объект, управляющий компонентами осветительного прибора. Осветительные приборы могут быть представлены в виде фотометрических источников света, встроенных в блоки, содержащие геометрические объекты.

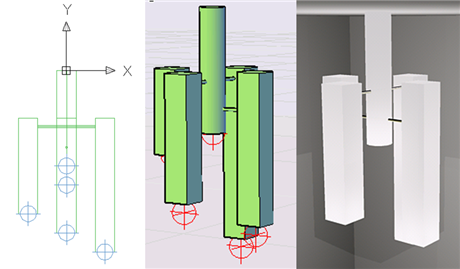

Пример объекта-светильника

1. Щелкните вкладку "Визуализация" панель "Источники света" (расширенная) раскрывающийся список "Единицы освещения" "Американские единицы освещения" найти или "Международные единицы освещения" найти.

   Включается фотометрическое освещение, и задаются американские или международные единицы освещения.

2. Выберите следующие элементы: вкладка "Вид" панель "Палитры" Инструментальные палитры. найти
3. Щелкните правой кнопкой мыши строку заголовка диалогового окна "Инструментальные палитры" и выберите "Фотометрические источники света".
4. Перетащите источник света из инструментальной палитры в область чертежа.
5. Перетащите еще один источник света из инструментальной палитры в область чертежа.
6. Выберите вкладку "Вставка" панель "Определение блока" "Создать блок". найти
7. В диалоговом окне "Определение блока" задайте параметры для создания нового определения блока.
8. Нажмите "ОК".

Прим.: При визуализации сцены, содержащей вхождение блока с одним или несколькими источниками света, присвойте системной переменной LIGHTSINBLOCKS значение 1. Если системной переменной LIGHTSINBLOCKS присвоено значение 0, источники света во вхождениях блоков, вставленных в чертеж, будут проигнорированы в ходе визуализации.
