Панель инструментов «Сравнение внешних ссылок»

Отображение параметров и команд при сравнении вставленной внешней ссылки с последней версией файла чертежа, на который имеется ссылка.

Команды и параметры панели инструментов

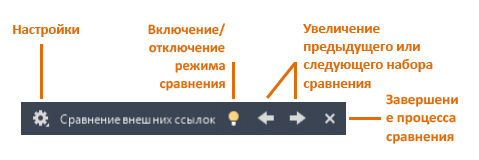

При запуске операции сравнения внешних ссылок отображается панель инструментов «Сравнение внешних ссылок».

Доступны следующие элементы управления.

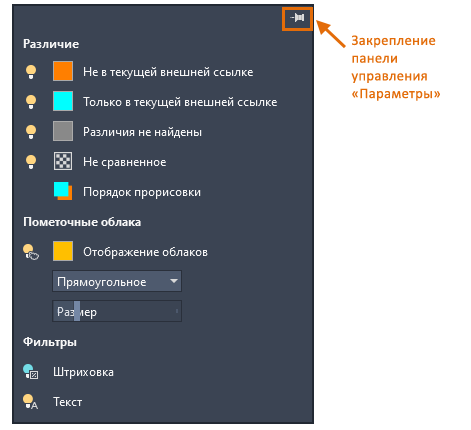

Панель "Настройки"

Панель параметров управляет отображением различий, пометочных облаков и фильтров для объектов текста и штриховки в результатах сравнения внешних ссылок. Если необходимо часто вносить изменения, закрепите панель «Параметры» для удобства доступа.

Разница

Используйте значки лампочек для управления отображением объектов в результатах сравнения. Чтобы изменить используемые цвета, щелкайте образцы цветов. Параметр «Порядок прорисовки» определяет, какой из пересекающихся объектов будет отображаться сверху.

Пометочные облака

Пометочные облака размещаются рядом с объектами, различающимися в прикрепленной внешней ссылке и сравниваемом файле внешней ссылки, объединяя их тем самым в наборы изменений. Наборы изменений — это достаточно близко расположенные объекты, включаемые в одно пометочное облако. Такие наборы составляются автоматически. Щелкните значок отображения облака, чтобы изменить цвет пометочного облака.

Прим.: Непосредственное управление размером дуг в пометочных облаках, создаваемых при сравнении, недоступно. Их размер определяется размером границ чертежа.

• Прямоугольный. Чтобы показать изменения, вокруг каждого набора изменений создается одно прямоугольное пометочное облако.
• Многоугольный. Чтобы показать изменения, вокруг каждого объекта с различиями создаются многоугольные пометочные облака путем объединения прямоугольников, окружающих такой объект.
• Размер. Управление расстоянием смещения от набора изменений до прямоугольника, используемого для создания каждого пометочного облака.

Фильтры

Фильтры позволяют исключить текстовые объекты или объекты штриховки из результатов сравнения.

Включение и отключение сравнения

Настройка отображения результатов сравнения в текущем чертеже.

Предыдущий или следующий

Увеличение каждого последующего набора изменений в результатах сравнения внешних ссылок.

Выход из сравнения

Завершение сравнения внешних ссылок.
