Работа с монитором аннотаций

Включите монитор аннотаций для всех событий или только для событий документации модели. Аннотации, которые теряют ассоциативность, можно отслеживать с помощью монитора аннотаций.

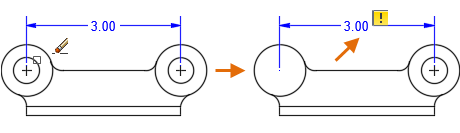

Если монитор аннотаций включен, рядом с аннотациями, которые утратили ассоциативность, отображается значок. В приведенном ниже примере ассоциативность размера теряется после удаления окружности, и рядом с соответствующим размером отображается значок.

При нажатии значка отображается меню с параметрами, относящимися к открепленной аннотации. В данном примере в меню отображаются команды РЗМПРИКРЕПИТЬ и СТЕРЕТЬ.

Включение монитора аннотаций

• В строке состояния нажмите кнопку "Монитор аннотаций": найти.

  Кнопка строки состояния "Монитор аннотаций" изменится на , а значок монитора аннотаций будет добавлен в строку состояния:

Отключение монитора аннотаций

• В строке состояния нажмите кнопку "Монитор аннотаций" найти. Кнопка "Монитор аннотаций" изменится на .

Включение монитора аннотаций только для событий документации модели

Прим.: Документация модели недоступна в AutoCAD LT и некоторых продуктах на основе AutoCAD.

1. В командной строке введите команду ANNOMONITOR.
2. В командной строке введите –2.

   Монитор аннотаций автоматически включается (ANNOMONITOR = 2), как только возникает событие редактирования или обновления документации модели.
