Публикация чертежей проекта

Вывод чертежей на печать

1. Выберите вкладку "Проект"панель "Инструменты проекта"Диспетчер. найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Печать проекта.
3. Выберите один или несколько чертежей для печати.
   Прим.: Кроме того, можно выбрать чертежи или папки в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Опубликовать Печать проекта. Выбранные чертежи выделены в диалоговом окне "Выбрать чертежи для обработки".
4. Нажмите "ОК".
5. В диалоговом окне "Параметры и порядок пакетной печати" выберите вкладку "Лист" для печати.
6. Выберите устройство вывода.

   • Использовать файл конфигурации (.pc3): Щелкните, чтобы использовать существующий файла конфигурации плоттера (.pc3), введите имя файла или нажмите "Обзор" и выберите файл.

     Файл конфигурации плоттера содержит данные о драйвере и модели устройства, выходном порте, к которому подсоединено устройство, и различные параметры устройства.

   • Использовать вкладку "Лист" по умолчанию: Щелкните, чтобы использовать конфигурацию плоттера по умолчанию.

7. Выберите "Режим детальной конфигурации печати" для включения или отключения параметров, заданных в диалоговом окне "Параметры детальной конфигурации печати".
8. Нажмите "ВКЛ" или "ОТКЛ".
9. Задайте порядок вывода на печать:

   • OK: печать в выбранном порядке.

   • OK-В обратном порядке: печать в обратном порядке.

10. Нажмите "ОК" для сохранения всех открытых чертежей.
11. Нажмите "ОК" в проекте.

Если при настройке основной надписи значения PLOT в Инструментарий AutoCAD Electrical были назначены атрибутам, эти атрибуты будут обновлены во время печати. Если атрибут имеет запрос, этот запрос используется в качестве префикса.

Например:

• основная надпись сопоставляет PLOTDATE (в формате ММ:ДД:ГГГГ) с атрибутом DATE.
• Атрибут DATE имеет запрос "Date: ".
• Для печати, выполненной 1 января 2013 г., атрибуту будет присвоено значение "Date: 01/01/2013".

Публикация в PDF с гиперссылками

1. Обновите компонент и стрелки цепей с перекрестными ссылками проекта.
2. Выберите вкладку "Проект"панель "Инструменты проекта"Диспетчер. найти
3. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в PDF/DWF/DWFx.
4. Выберите чертежи для публикации.
   Прим.: Кроме того, можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Публикация Публикация в PDF/DWF/DWFx. Чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".

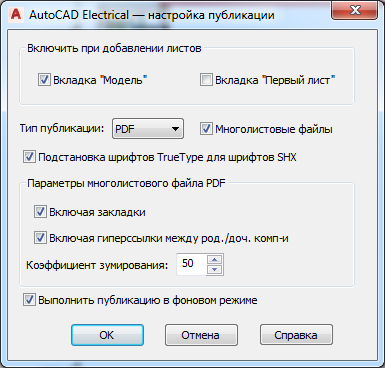

5. В диалоговом окне Инструментарий AutoCAD Electrical «Настройка публикации» выберите в качестве типа публикации PDF.
6. Проверьте многолистовой файл.
7. Проверьте, следует ли заменить шрифты SHX шрифтами TrueType.
   • Текстовый объект, в котором используется шрифт TrueType, можно найти в файле PDF.
   • Текстовый объект, в котором используется шрифт SHX, в файле PDF строится в виде графики. Текстовое значение добавляется в качестве комментария в файл PDF и может быть найдено через поиск по комментариям.
8. Установите флажок "Включая закладки", чтобы включить структуру проекта в качестве закладок в файле PDF.
9. Установите флажок "Включая гиперссылки между родительскими и дочерними объектами".
10. Задайте коэффициент масштабирования для определения степени приближения к объекту в файле PDF, к которому выполняется переход. Введите значение от 1 до 100.

11. Нажмите кнопку "ОК".

    Откроется диалоговое окно "Публикация", в котором уже выбран многолистовой формат PDF.

12. Если в диалоговом окне программы Инструментарий AutoCAD Electrical «Настройка публикации» закладки включены, выберите «Параметры публикации» и снимите флажок «Создать закладки».
    Прим.: Если закладки выбраны в Инструментарий AutoCAD Electrical и AutoCAD, то в файл PDF будут включены закладки структуры проекта и закладки списка листов.
13. Если необходимо, настройте дополнительные параметры.
14. Нажмите "Опубликовать".

Публикация в DWF

1. Выберите вкладку "Проект"панель "Инструменты проекта"Диспетчер. найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в PDF/DWF/DWFx.
3. Выберите чертежи для публикации в файл DWF.
   Прим.: Кроме того, можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Опубликовать Публикация в PDF/DWF/DWFx. Чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".
4. Выберите параметры настройки публикации.
5. Нажмите кнопку "ОК".
6. Нажмите кнопку "Публикация".
