В диалоговых окнах Инструментарий AutoCAD Electrical, связанных с основной надписью и описанием проекта, отображаются типовые метки следующего вида: LINE1, LINE2 и т. п. Эти метки можно изменить таким образом, чтобы они соответствовали связи с основной надписью. Пусть, например, значение LINE10 данных Инструментарий AutoCAD Electrical связано с атрибутом основной надписи DRAWN_BY, выводящим фамилию разработчика. При отображении в Инструментарий AutoCAD Electrical диалогового окна, связанного с основной надписью, требуется, чтобы вместо LINE10 отображалось «Разработал». Пользовательские метки определяются в текстовом файле с расширением WDL.

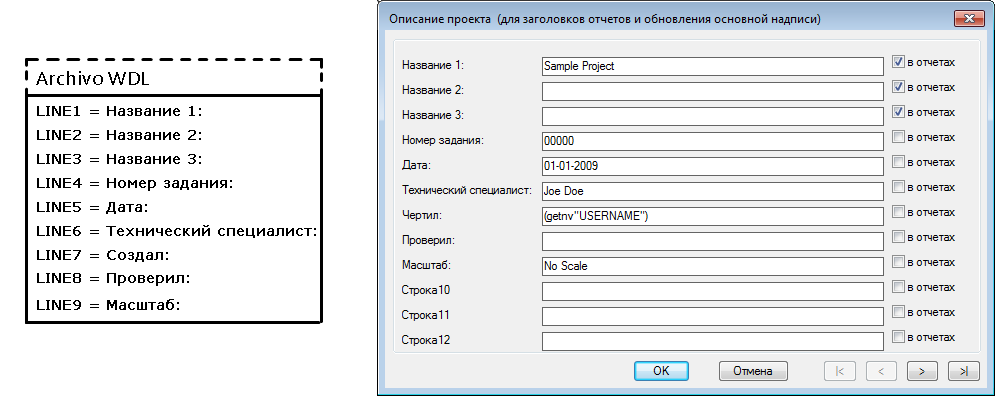

Файл содержит по одной строке на каждую метку в формате LINEx=метка. Элементы не обязательно упорядочивать, номера строк можно пропускать. Например:
LINE1 = Название проекта 1
LINE2 = Название 2
LINE3 = Название 3
LINE4 = Номер проекта
Последовательность поиска файлов .wdl
Для каждого проекта можно создать свой файл WDL. Поиск выполняется в следующей последовательности:
- Поиск в той же папке, в которой находится файл .WDP для проекта, файла, названного <имяпроекта>_WDTITLE.WDL, где <имяпроекта> соответствует имени активного проекта.
- Поиск в той же папке, в которой находится файл .WDP для проекта, файла, названного DEFAULT_WDTITLE.WDL.
- При наличии в файле wd.env флага WD_ACADPATHFIRST поиск файла DEFAULT_WDTITLE.WDL в папках для поиска, заданных для ACAD.
- Поиск файла DEFAULT_WDTITLE.WDL в папке USER Инструментарий AutoCAD Electrical.
- Поиск файла DEFAULT_WDTITLE.WDL в основной папке Инструментарий AutoCAD Electrical.
- Если в файле wd.env определено значение WD_SUP_ALT, поиск файла DEFAULT_WDTITLE.WDL по заданному пути.
- Поиск файла DEFAULT_WDTITLE.WDL в папках ACAD (если флаг WD_ACADPATHFIRST в файле wd.env не установлен).
