Можно изменять свойства любого из инструментов на палитре.
После добавления инструмента на палитру его свойства по умолчанию можно изменять. К таким свойствам, например, относятся масштаб блока при вставке в чертеж и слой образца штриховки.

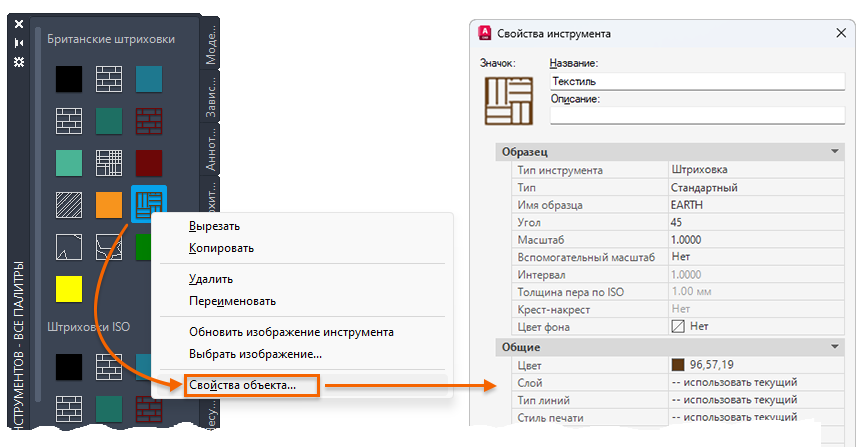

В контекстном меню каждого инструмента доступно диалоговое окно «Свойства инструмента». Инструмент каждого типа имеет несколько групп свойств. Одни из них содержат общие свойства, а другие зависят от типа выбранного инструмента. Например, рассмотрим несколько стандартных групп свойств.
- Команда. Управляет отображением подменю инструмента, командной строки или макрокоманды.
- Вставка, присоединение или образец. Управляет свойствами объекта, например масштабом, поворотом и углом.
- Таблица. Управляет стилем таблицы, количеством строк и столбцов, а также направлением потока.
- Общие. Переопределяет текущие настройки, относящиеся к свойствам чертежа, например слой, цвет и тип линий.
Эта функция позволяет сэкономить время и уменьшить количество ошибок, поскольку свойства задаются автоматически при работе с инструментами для создания определенных объектов. Например, можно задать размещение штриховки или размера на определенном слое вне зависимости от настройки текущего слоя.
Изменение значков инструментов
Отображаемый значок инструмента можно изменить в контекстном меню.
- Обновить изображение инструмента. Значки блока, внешней ссылки или растрового изображения в инструментальной палитре не обновляются автоматически при изменении их описаний.
- Задать изображение. Можно заменить значок инструмента на указанное пользователем изображение. Это полезно тогда, когда автоматически создаваемый значок слишком сложен, чтобы его можно было легко опознать.
