Работа с подсчетом объектов

Подсчет экземпляров объекта в чертеже

1. Щелкните правой кнопкой мыши объект или блок в области рисования.
2. Выберите «Подсчет выбранных элементов».

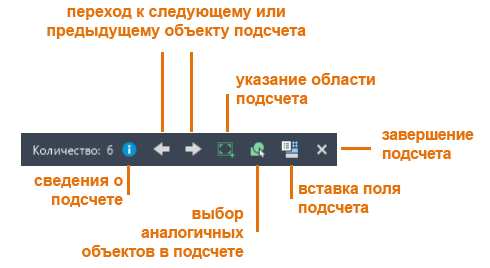

Все экземпляры указанного объекта выделяются, и на панели инструментов «Количество» отображается результат подсчета. Эта панель инструментов содержит несколько команд и параметров для просмотра подсчитываемых объектов и управления ими.

Подсчет блоков с помощью палитры «Количество»

1. Выберите вкладку «Вид»панель «Палитры»«Количество». найти

   На палитре «Количество» отображаются все блоки в чертеже и их количество.

2. Выберите блок на палитре «Количество». Блоки, подсчет которых выполняется, выделены в области рисования.

Фильтрация подсчета на основе свойств блоков

1. Щелкните блок правой кнопкой мыши на палитре «Количество».
2. Выберите один или несколько фильтров свойств в списке «Развернуть по».

   Доступные фильтры включают общие свойства подсчитываемых блоков, такие как слой, масштаб и состояние зеркального отражения. Дополнительные фильтры отображаются для пользовательских параметров и атрибутов подсчитываемых блоков.

Просмотр сведений о количестве

Выполните одно из следующих действий:

• На палитре «Количество» щелкните требуемый блок правой кнопкой мыши и выберите «Просмотр сведений счетчика».
• На панели инструментов «Количество» щелкните значок «Сведения о количестве».

На палитре «Количество» отображаются сведения о количестве для выбранного объекта или блока, а также отчет об ошибках (при наличии).

Создание таблицы «Количество»

1. Нажмите «Создать таблицу» на палитре «Количество».
2. Выберите подсчитанные блоки, которые необходимо добавить в таблицу. Кроме того, в таблицу можно добавить подсчитанные блоки с фильтрами свойств.
3. Нажмите кнопку «Вставить».
4. Разместите таблицу «Количество» в текущем чертеже щелчком мыши.
5. Щелкните любую линию сетки в таблице, чтобы выбрать ее и изменить размер строк и столбцов (необязательно).

Прим.: Обновите поле количества с помощью команды РЕГЕН.

Вставка поля счетчика

1. Щелкните правой кнопкой мыши объект в области рисования.
2. Выберите «Подсчет выбранных элементов».
3. Нажмите «Вставить поле счетчика» на панели инструментов «Количество».
4. Разместите поле в текущем чертеже щелчком мыши.

В поле отображается текущее количество выбранного блока.

Прим.: Обновите поле количества с помощью команды РЕГЕН.

Выбор объектов для подсчета на основе общих свойств

1. Выберите один или несколько объектов в текущей области подсчета.
2. На панели инструментов «Количество» щелкните .

Все объекты в текущей области подсчета, которые имеют такие же свойства, автоматически добавляются в набор объектов.

Подсчет в указанной области

1. Выполните одно из следующих действий в активной области подсчета.
   • На панели инструментов «Количество» щелкните .
   • На палитре «Количество» выберите «Подсчет в указанной области».
   • В командной строке введите ОБЛАСТЬПОДСЧЕТА.
2. Задайте прямоугольную или многоугольную область выбора, все пространство модели или выберите допустимый объект.

   Допустимый ограничивающий объект должен представлять собой замкнутую полилинию, состоящую из прямолинейных сегментов и не пересекающую саму себя.

Перемещение между объектами в счетчике

• На панели инструментов «Количество» нажимайте стрелки вправо и влево для перехода к предыдущему или следующему объекту в счетчике.

Остановка счетчика

• Нажмите «Остановить счетчик» на панели инструментов «Количество».
