Геометрические зависимости задаются между 2D объектами или между точками на объектах. При дальнейшем редактировании геометрии с наложенными зависимостями эти зависимости сохраняются.
Таким образом, использование геометрических зависимостей обеспечивает возможность включения в чертеж требований, предъявляемых к проекту.

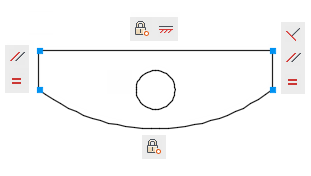

Например, ниже на иллюстрации показаны следующие наложенные на геометрию зависимости.
- На каждую конечную точку наложена зависимость совпадения с конечной точкой каждого смежного объекта — эти зависимости отображаются в виде маленьких синих квадратиков
- На вертикальные отрезки наложена зависимость, определяющая параллельность и равенство длины каждого из них по отношению ко всем остальным вертикальным отрезкам
- На правый вертикальный отрезок слева наложена зависимость перпендикулярности по отношению к горизонтальному отрезку
- Горизонтальный отрезок должен оставаться горизонтальным
- На круг и горизонтальный отрезок наложена зависимость, определяющая их фиксированное местоположение. На наличие этих фиксированных зависимостей указывают значки блокировки.
Геометрия выше проекта не имеет полной зависимости. С помощью ручек можно изменить радиус дуги, диаметр круга, длину горизонтального отрезка и длину вертикальных отрезков. Чтобы задать эти расстояния, необходимо наложить размерные зависимости.
Прим.: Зависимости можно наложить на сегменты полилинии, как будто эти сегменты являются отдельными объектами.
