После создания размера можно перемещать, поворачивать или заменять размерный текст.

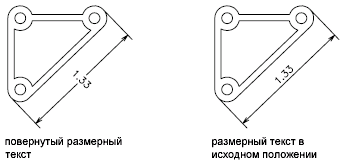

Кроме того, текст можно передвинуть или, наоборот, вернуть в исходное положение, определяемое текущим размерным стилем. На следующей иллюстрации исходное положение текста задано над размерной линией в центре.

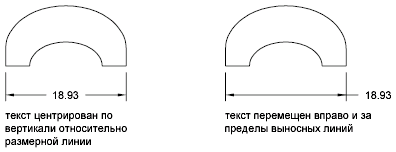

Размерный текст можно переместить вдоль размерной линии вправо, влево или к центру, а также разместить вне выносных линий или между ними. Наиболее быстрый и простой способ перемещения достигается использованием ручек. При перемещении текста вверх и вниз изменяются выносные линии и положение размерной линии; режим вертикального выравнивания текста относительно размерной линии сохраняется. На следующем чертеже показан результат перемещения текста вниз и вправо. Положение текста по вертикали относительно размерной линии сохраняется.
Использование ручек размерного текста
Наведите курсор на ручку размерного текста для быстрого доступа к следующим функциям:
- Растягивание. Это стандартное поведение ручек.
- Если текст расположен на размерной линии, команда "Растянуть" позволяет перенести размерную линию дальше от объекта, для которого проставляются размеры, или ближе к нему. Используйте запросы в командной строке, чтобы указать другую базовую точку или скопировать размерную линию.
- Если текст расположен вне размерной линии, с использованием или без использования выносок, команда "Растянуть" позволяет перенести текст без перемещения размерной линии.
- Перенос с размерной линией. Позволяет разместить текст на размерной линии и перенести размерную линию дальше от объекта, для которого проставляются размеры, или ближе к нему (без дополнительных запросов).
- Перенос только текста. Позволяет разместить размерный текст без перемещения размерной линии.
- Перенос с выноской. Позволяет разместить размерный текст с отрезком выноски на размерной линии.
- Над размерной линией. Позволяет разместить размерный текст над размерной линией (слева от размерной линии для вертикальных размеров).
- По центру по вертикали. Позволяет разместить размерный текст так, что размерная линия рассекает центр текста по вертикали.
- Сброс положения текста. Позволяет разместить размерный текст там, где он находился по умолчанию на основе текущего размерного стиля.
