Выберите один из следующих вариантов.
- Стандартные образцы штриховки. Выбирайте из более чем 70 образцов штриховки ANSI, ISO и других промышленных стандартов или добавьте библиотеки образцов штриховки, предоставленные другими организациями.
- Пользовательские образцы штриховки. Настройте собственные образцы штриховки на основе текущего типа линий с заданными интервалом, углом, цветом и другими свойствами.
- Адаптированные образцы штриховки. Образцы штриховки определены в файлах acad.pat и acadiso.pat (acadlt.pat и acadltiso.pat для AutoCAD LT). В эти файлы можно добавить пользовательские определения образцов штриховки.

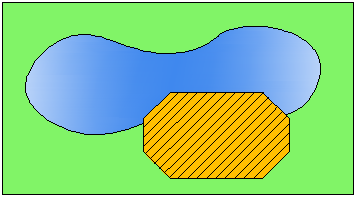

- Сплошная заливка. Заполнение области чистым цветом.
- Градиентная заливка. Заполнение замкнутой области градиентом цвета. Градиентная заливка может наноситься как оттенок (цвет, смешанный с белым цветом), тон (цвет, смешанный с черным цветом) или как плавный переход между двумя цветами.
Имеются градиенты, имитирующие цвета, отображаемые на цилиндре, сфере или объектах другой формы.
Контуры штриховки и ассоциативность
На следующей иллюстрации штриховки бетона являются ограниченными, тогда как штриховки грунта — неограниченными.

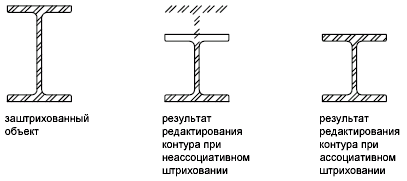

По умолчанию ограниченная штриховка является ассоциативной. Это означает, что объект штриховки связан с объектами контуров штриховки, то есть изменения, внесенные в объекты контуров, автоматически применяются к штриховке.
Неассоциативные штриховки при изменении исходного контура не обновляются.
Ассоциативность штриховок включена по умолчанию, и ей управляет системная переменная HPASSOC. Ассоциативность штриховки можно изменить, нажав кнопку "Связать " на палитре "Параметры", палитре свойств или в диалоговом окне "Редактирование штриховки".
Переопределить Текущий слой
По умолчанию все новые объекты создаются на текущем слое. Для новых объектов штриховки вы можете указать слой по умолчанию, который отличается от текущего слоя, указав слой с системной переменной HPLAYER.
