В AutoCAD 2025 входит предварительная версия функции, использующей технологии машинного обучения для поиска в чертеже объектов, которые можно преобразовать в блоки.
Что такое предварительная версия?

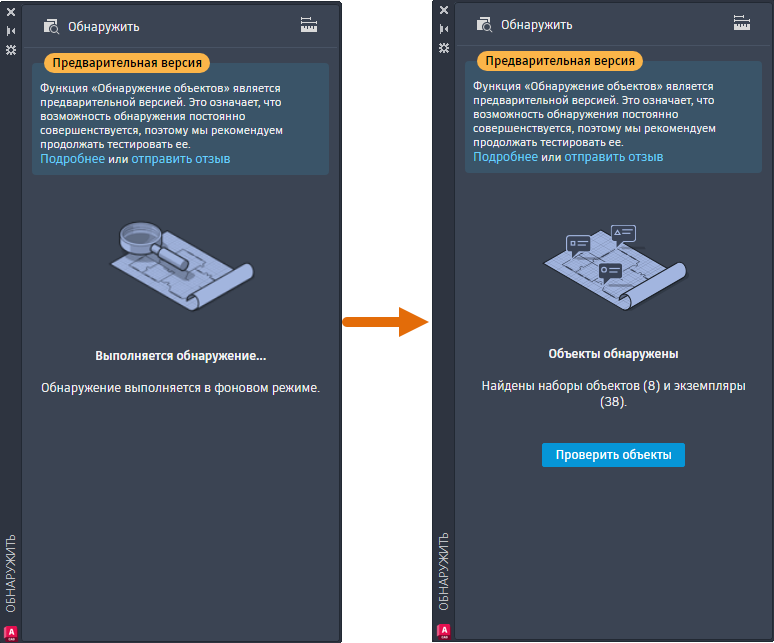

При запуске обнаружения объектов геометрия чертежа отправляется на распознавание в службу машинного обучения AutoCAD. После анализа чертежа службой на палитре отображается уведомление о том, были ли обнаружены объекты, которые можно преобразовать в блоки. Для дальнейшей проверки и оценки выявленных экземпляров нажмите кнопку «Проверить объекты».
В режиме проверки панель инструментов «Обнаружение» отображается в верхней части окна чертежа. На этой панели представлены различные параметры для навигации по обнаруженным объектам и управления ими. Результаты обнаружения группируются в наборы подобных объектов. Набор представляет собой группу обнаруженных подобных объектов, которые можно преобразовать в экземпляры одного блока.
В каждом наборе
основной экземпляр (в синей рамке) служит в качестве определения блока при преобразовании в новый блок. Если выполняется преобразование в существующий блок, то основной экземпляр используется для определения масштаба вставки и угла поворота.

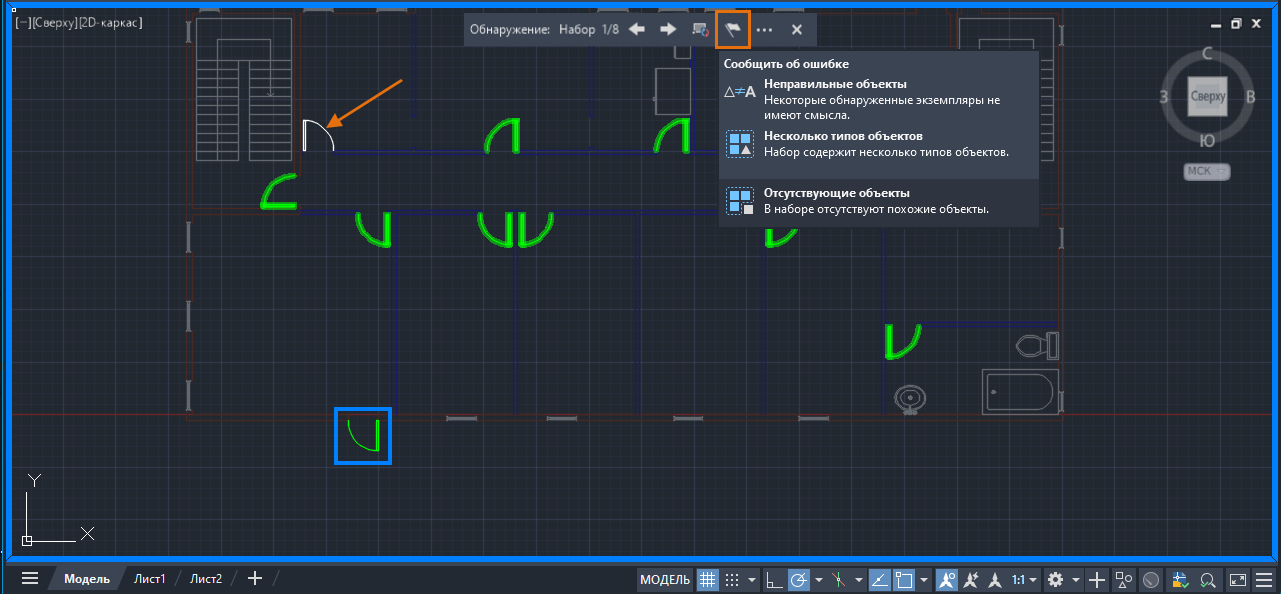

При обзоре обнаружения можно столкнуться с неправильными наборами или экземплярами. В следующем примере аналогичный объект не обнаружен и не включен в набор. Сообщить об этой ошибке можно с помощью панели инструментов «Обнаружение». Сообщая об ошибках, вы повышаете общую производительность и точность службы машинного обучения.
Основные рекомендации
Обнаружение объектов представляет собой предварительную версию функции, что означает, что возможности и функционал процедуры обнаружения будут со временем совершенствоваться.
Важно отметить, что функция обнаружения объектов оптимизирована для чертежей вида в плане. Типы объектов, доступные для обнаружения в AutoCAD, постоянно расширяются. В настоящее время лучше всего функция позволяет распознавать следующие объекты:
- одностворчатые двери;
- двухстворчатые двери;
- туалеты;
- ванны;
- писсуары;
- типовые обозначения освещения.
Прим.: Обнаружение объектов основано на алгоритмах машинного обучения, поэтому результаты не всегда могут быть абсолютно точными или полными.
Чтобы повысить точность обнаружения, пока алгоритм машинного обучения совершенствуется, перед запуском обнаружения рекомендуется установить для чертежа реальные единицы измерения.
В режиме проверки временно заблокированы следующие команды:
- БЛОКРЕД
- СРАВНИТЬ
- ПОДСЧЕТ
- ПОДСЧЕТСПИСОК
- ПЕЧАТЬ
- ПУБЛ
- ССЫЛРЕД
- ТРАССИРОВКА
- ССЫЛКАСРАВНИТЬ
Новые команды
ОБНАРУЖИТЬ. Отображение палитры «Обнаружение» и запуск обнаружения объектов.
ОБНАРУЖЗАКР. Завершение обзора обнаружения.
ОБНАРУЖПРЕОБРАЗОВАТЬ. Отображение диалогового окна «Преобразование», в котором выделенные экземпляры можно сделать блоками.
ОБНАРУЖОСН. Задание обнаруженного экземпляра, на основе которого создается новое определение блока.
ОБНАРУЖУДАЛ. Удаление выбранных экземпляров из набора.
ОБНАРУЖПРОСМСЛЕД. Отображение следующего набора обнаруженных объектов.
ОБНАРУЖПРОСМПРЕД. Отображение предыдущего набора обнаруженных объектов.
