Умные блоки: поиск и преобразование

AutoCAD 2025 предлагает новые решения для работы с умными блоками, позволяющие оптимизировать процесс проектирования. В этой версии можно преобразовать в блоки несколько экземпляров выбранной геометрии.

При выборе геометрии для преобразования программа AutoCAD находит и выделяет все экземпляры одной геометрии. Затем можно преобразовать выбранную геометрию и найденные экземпляры в блок.

Для преобразования в существующий блок используется несколько параметров. Можно выбрать блок на текущем чертеже, один из последних использовавшихся блоков или аналогичный блок в библиотеке блоков, выявленный алгоритмом машинного обучения.

Прим.: Рекомендация блоков с использованием машинного обучения доступна только в AutoCAD.

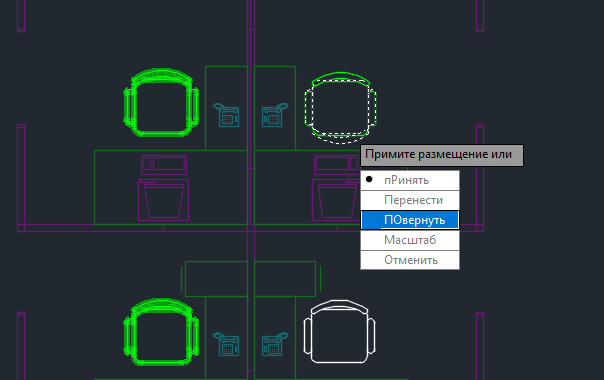

Выбрав существующее определение блока, можно скорректировать масштаб и угол поворота, чтобы задать принцип замены найденных экземпляров выбранным определением блока.

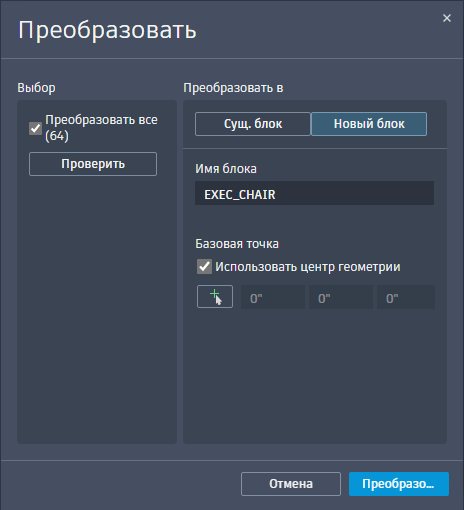

Кроме того, можно преобразовать исходный объект или выбранные экземпляры в новый блок. В диалоговом окне «Преобразовать» укажите имя блока и точку вставки, чтобы задать новый блок. По умолчанию точка вставки устанавливается в центре выбранного геометрического объекта.

Возможность быстрого преобразования повторяющихся геометрических объектов в блоки позволяет устранить избыточность в процессе проектирования и предоставляет больше вариантов организации чертежей.

Новые команды

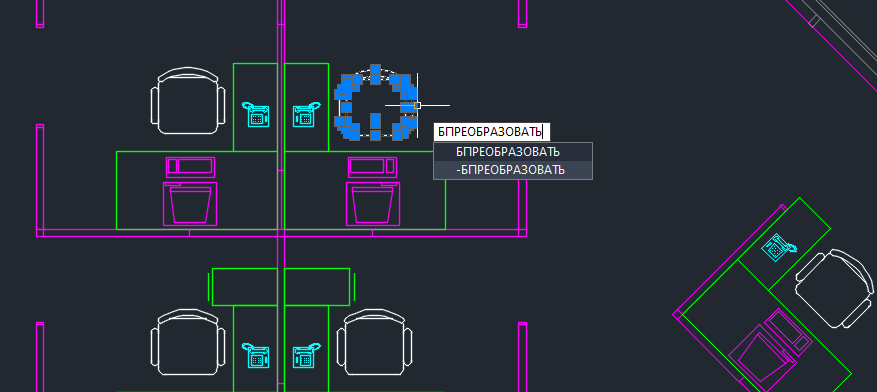

БПРЕОБРАЗОВАТЬ. Открытие диалогового окна «Преобразовать» и преобразование выбранной геометрии и идентичных экземпляров в блоки.

-БПРЕОБРАЗОВАТЬ. При вводе в командной строке выполняется преобразование выбранных объектов и идентичных экземпляров в блоки.

Новые системные переменные

BLOCKEXCLUDECOLOR. Настройка выделения цветом выявленных экземпляров, которые не следует преобразовывать в блоки.

BLOCKINCLUDECOLOR. Настройка выделения цветом выявленных экземпляров, которые можно преобразовать в блоки.

BLOCKTARGETCOLOR. Настройка выделения цветом указанного экземпляра, на основе которого создается новое определение блока.
