Этот элемент конструкции создает конструкцию дренажной канавы с засыпкой камнями и с находящейся внутри трубой круглого сечения.
Присоединение
Точка привязки этого элемента конструкции может находиться по центру нижнего края, по центру верхнего края или в верхнем углу дренажной канавы.

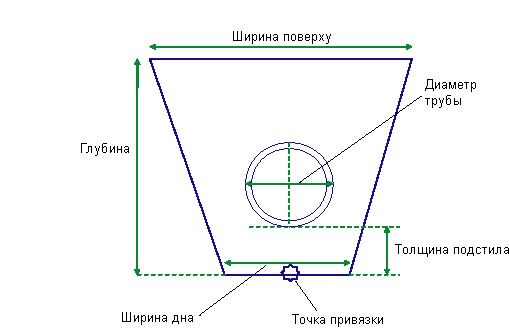

Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Точка привязки | Задает местоположение точки привязки элемента конструкции. | Строка: (a) По центру вверху; (b) По центру внизу, (c) Верхний угол | Верхний угол |
| Ширина дна | Ширина дна траншеи | Числовое, положительное |
1,0 фут 0,3 м |
| Ширина поверху | Ширина траншеи поверху | Числовое, положительное |
1,5 фута 0,5 м |
| Глубина | Общая глубина траншеи | Числовое, положительное |
2,0 фута 0,6 м |
| Толщина подстилающего слоя | Глубина подстилающего слоя для трубы над дном траншеи | Числовое, положительное |
0,6 фута 0,2 м |
| Диаметр трубы | Диаметр дренажной трубы | Числовое, положительное |
0,6 фута 0,2 фута |
| Толщина трубы | Толщина материала трубы (необязательный параметр) | Числовое, положительное |
0,0 футов 0,0 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Глубина | Глубина рва может быть дополнительно переопределена от отметки профиля. Если точка привязки находится в верхней части рва, то этот профиль назначается дну рва, и наоборот. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Выходные параметры
Режим
Этот элемент конструкции создает форму для простого дренажного рва, как показано выше на рисунке.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывается в соответствии со заданными входными параметрами, начиная с точки привязки.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P1 | Сток_Низ | |
| P2 | Стк_Низ_Снаружи | |
| P3 | Сток_Верх_Снаружи | |
| P4 | Сток_Верх_Внутри | |
| P5 | Сток_Низ_Внутри | |
| P6 | Сток_Центр | |
| P7 | Линия_потока | Помимо бордюра и водосборных лотков следует использовать код существующей точки, если таковая имеется. |
| L1 | Верх, Сток_Верх | |
| L2, L3, L4 | База отсчета, Сток_Низ | |
| S1 | Канава_Засып | |
| S2 | Сток_Площадь |

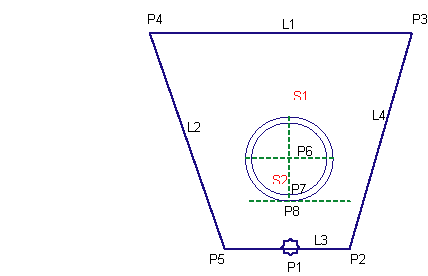

Диаграмма кодирования
