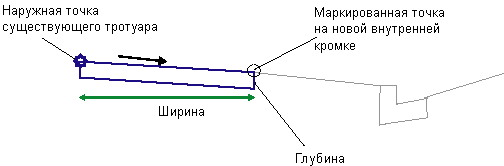

Данный элемент конструкции используется для замены существующего тротуара, начиная с существующей наружной кромки тротуара и вставки поверхности по направлению к бордюру.
Для использования данного элемента конструкции необходима отдельная трасса, определяющая информацию о существующей наружной кромке тротуара. Отметки в этой точке можно определить с помощью поверхности или профиля. Более того, если определяющий данную кромку компонент (например, бордюр или водосборный лоток) тоже представляет собой реконструкционный компонент, то кромки могут проходить через помеченные точки, что обеспечивает передачу информации о смещении и отметке.
Присоединение
Точка привязки расположена (рядом) на наружной кромке тротуара. Чтобы получить лучший результат, следует во время создания конструкции элемента вставлять элемент в помеченной точке с управляемым (или фиксированным) смещением.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа |
Справа |
|
Наружная помеченная точка тротуара |
Определяет наружный край тротуара и отметку для начала построения элемента конструкции (НЕОБЯЗАТЕЛЬНЫЙ ПАРАМЕТР). |
Текстовая строка |
Нет |
| Ширина | Ширина тротуара, измеренная в направлении от точки высокой кромки тротуара |
Числовое |
1,5 м 5,0 футов |
| Поперечный уклон в % | Поперечный уклон тротуара в %, измеренный в направлении от высокой кромки тротуара |
Числовое |
-2% |
|
Глубина |
Глубина или толщина тротуара |
Числовое, положительное |
|
| Помеченная внутренняя точка | Имя помеченной точки, которую требуется сохранить на новом нижнем крае тротуара (НЕОБЯЗАТЕЛЬНЫЙ ПАРАМЕТР). |
Текстовая строка |
Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Внешний край тротуара | Задает внешний край предполагаемого тротуара в качестве начальной точки. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Профиль - левый водосборный лоток |
Задает значение отметки внешнего края предполагаемого тротуара. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
| EGTopSurf | Если профили для отметок левой/правой кромки дорожного покрытия не предоставляются, в качестве значения отметки (для левой/правой кромки) используется отметка этой поверхности при данном смещении. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности. |
Требуется |
Выходные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Поперечный уклон в % | Поперечный уклон тротуара в %, измеренный в направлении от высокой кромки тротуара |
Числовое |
-2% |
|
Глубина |
Глубина или толщина тротуара |
Числовое, положительное |
Режим
По умолчанию внешний край тротуара расположен в прикрепленной помеченной точке или на связанной трассе. Аналогично, отметка задается на основе связанной точки маркера, профиля или поверхности на данном смещении.
После установления начальной точки звенья конструкции тротуара вставляются от этой точки с заданной шириной, поперечным уклоном и глубиной по направлению вовнутрь. Если для помеченной внутренней точки задано имя, помеченная точка сохраняется как новый низкий край тротуара.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки начинает построение в прикрепленной точке и прорисовывает отдельную форму с заданными размерами (ширина, поперечный уклон и глубина).
При построении элемента конструкции, если ранее не была определена помеченная точка, рекомендуется добавлять данный элемент конструкции с управляемым смещением. Такое управляемое смещение может быть смещением от обозначения базовой линии, что является типичным для большинства сечений в режиме компоновки. Не следует проецировать управляемое смещение на «профиль/трассу» в области коридора, иначе в некоторых случаях могут возникнуть проблемы, такие как отсутствие перпендикулярности к базовой линии. Если данное управляемое смещение не связано, на коридор не оказывается никакого воздействия, так как начальная точка присоединена к трассе/помеченной точке с помощью макроса точного расположения элемента конструкции.
Коды точек, звеньев и форм
|
Точка / Звено |
Код |
Описание |
|---|---|---|
|
P1 |
Тротуар_Внутр |
Внутренний край тротуара на проектной поверхности |
|
P2 |
Тротуар_Внешн |
Внешний край тротуара на проектной поверхности |
|
L1 |
Верхний край тротуара |
|
|
L2 |
База отсчета |
|
|
S1 |
Тротуар |
Площадь бетонного тротуара |

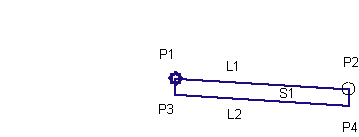

Диаграмма кодирования
