ВертикальнаяПодпорнаяСтена

Этот элемент конструкции вставляет конструкцию подпорной стены с двумя вертикальными сторонами (без клиновидности) и дополнительным замковым камнем внизу.

Присоединение

Точка привязки меняется в зависимости от нахождения подпорной стены в состоянии выемки или насыпи. Если это насыпь, точка привязки находится вблизи верхнего края подпорной стены. Если это выемка, точка привязки находится вблизи основания.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр Описание Тип По умолчанию
Сторона

Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции.

Слева / Справа Справа
Толщина стены Задает ширину верхней части стены Числовое

0,958 фута

0,292 м

Полная высота Расстояние между верхней поверхностью стены и крутым изгибом насыпи или новым крутым изгибом выемки. Числовое

1,320 фута

0,40 м

Заглубление основания Величина заглубления, измеряемая от верха основания до линии проектной поверхности на тыльной стороне стены в случае насыпи или до привязки в случае выемки. Числовое

1,667 фута

0,50 м

Замковый камень Задает добавление дополнительного замкового камня ниже основания Логический Да

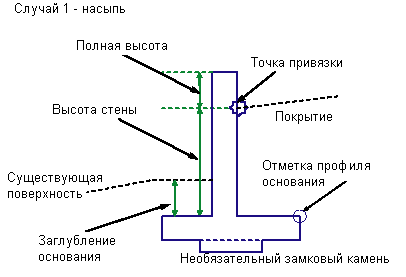

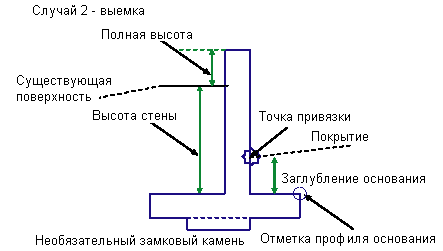

Высота стены определяется от верхнего края основания до точки привязки отметки уровня земли на вертикальной грани, в зависимости от того, что выше. Высота стены сказывается на: смещении вертикальной грани стены, размерах дополнительного замкового камня и расположении центра замкового камня.

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр Описание Статус
Высота стены Может использоваться для переопределения фиксированного значения высоты стены и привязки к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно
Целевая поверхность Имя поверхности естественного рельефа для определения подпорной стены в выемке или насыпи. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности. Требуется

Выходные параметры

Нет.

Режим

Данный элемент конструкции может вставляться отдельно для левой или правой стороны. Точки привязки различны для состояния насыпи или выемки. Для насыпи предполагается, что точка привязки находится в месте пересечения проектной поверхности и внутренней грани стены на расстоянии ниже верхнего края стены, равном параметру "Высота верхней поверхности". Для выемки предполагается, что точка привязки находится в месте пересечения проектной поверхности и внутренней грани выше верхнего края основания на расстоянии, равном параметру "Заглубление основания". Высота стены определяется по входным значениям "Высота стены" или "Профиль".

Для насыпи наклонная грань стены располагается по направлению к середине дорожного полотна. Для выемки наклонная грань стены удаляется от дорожного полотна по направлению к ограничиваемой земле. Если для параметра "Замковый камень" задано значение "Нет", то базой основания является одиночное горизонтальное звено. Если используется параметр "Замковый камень", вставляются звенья, определяющие дополнительный замковый камень.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает форму подпорной стенки, как определено введенными значениями параметров, при этом для элемента конструкции предполагается режим насыпи.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка/Звено Codes (Коды) Описание
P1 ПС_Спереди
P2 ПС_Верх
P3 ПС_Сзади
P14 ПС_Шарнир
P12 ПС_Внутри Можно вставить как структурные линии в поверхность базы отсчета здания
P5 ПС_Снаружи Можно вставить как структурные линии в поверхность базы отсчета здания
L1, L2, L3 Верхнее L1=P1 - P2; L2= P2 - P3; L3 = P3 - P14;
L4, L5, L6 Основание_Низ L4 = P6 - P7; L5 = P8 - P9; L6 = 10 - 11;
S1 ПСтенка

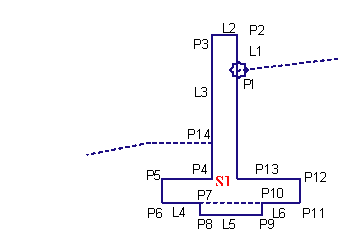

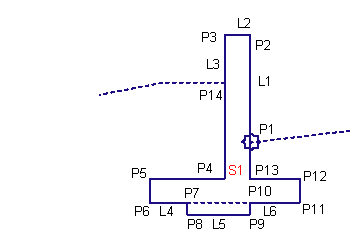

Диаграмма кодирования
