Internal_Multi_Track

Элемент конструкции Internal_Multi_Track используется для одноколейной железной дороги, в которую входят шпалы, балласт, подушка балласта и два дополнительных слоя или материала, которые можно использовать в качестве материалов дополнительного слоя основания и насыпи.

Размеры рельсов Internal_Multi_Track и слоев материалов можно редактировать.

Присоединение

Точкой присоединения по умолчанию является осевая линия между рельсами. Пути можно перемещать относительно этой точки, используя параметры данного элемента конструкции.

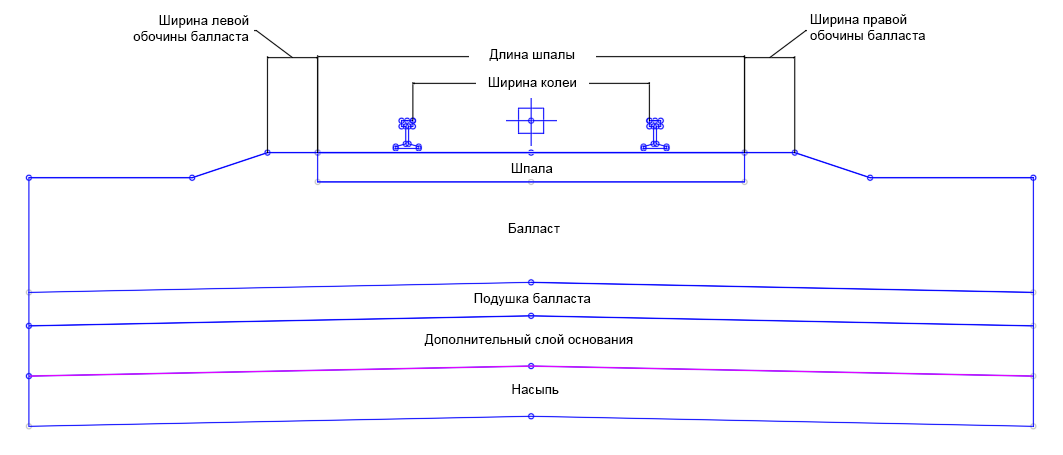

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр

Описание

Тип

По умолчанию

Измерение возвышения наружного рельса в Этот параметр определяет положение разности отметок между рельсами — между колеями или между осевыми линиями каждого рельса. Список вариантов выбора:
  • Колея к колее
  • Осевая линия рельса к осевой линии рельса
Осевая линия рельса к осевой линии рельса
Возвышение наружного рельса по умолчанию Разность отметок по умолчанию между рельсами. Значение положительное, если правый рельс выше левого, и отрицательное, если правый рельс ниже левого. Это значение применяется в режиме компоновки, и с его помощью можно легко наблюдать, как элемент конструкции реагирует на различные величины возвышения наружного рельса. Это значение переопределяется величиной наружного рельса, если она определена трассой базовой линии. Числовое 0
Глубина дренажного канала Глубина правого дренажного канала от верхней части балласта. Числовое, не отрицательное

0,5 фута

0,1524 м

Ширина колеи Расстояние между внутренними гранями рельсов. Числовое, не отрицательное

56,5 дюйма

1435 мм

Ширина головки рельса Ширина головки рельса. Числовое, не отрицательное

2,72 дюйма

69 мм

Толщина рельса Толщина рельса от его верхнего края до верха пластины сопряжения. Числовое, не отрицательное

6,625 дюйма

168 мм

Ширина основания рельса Ширина основания рельса. Числовое, не отрицательное

5,5 дюйма

140 мм

Толщина пластины сопряжения Толщина пластины сопряжения, величина которой равна расстоянию от нижнего края рельса до верха шпалы. Числовое, не отрицательное

1 дюйм

25 мм

От основания рельса до балласту Расстояние от нижнего края рельса до верхнего края балласта. Если это значение равно толщине пластины сопряжения, верхняя часть балласта устанавливается в положение заподлицо по верху шпал. Числовое, не отрицательное

1 дюйм

25 мм

Длина шпалы Длина шпалы (также известной как поперечина). Числовое, не отрицательное

8,5 фута

2,59 м

Толщина шпалы Толщина шпалы. Числовое, не отрицательное 7 дюймов

178 мм

Минимальная толщина балласта Минимальное вертикальное расстояние между нижним краем шпалы и верхним краем подушки балласта. Расположение этого минимального расстояния изменяется на различных этапах возвышения наружного рельса. См. раздел «Поведение» ниже. Числовое, не отрицательное 12 дюймов

305 мм

Ширина обочины балласта (слева и справа) Расстояние от конца шпалы до начальной точки откоса балластной призмы. Числовое, не отрицательное 12 дюймов

305 мм

Откос балластной призмы (слева и справа) Боковой откос материала балласта. Откос верхней части материала балласта соответствует откосу шпалы, который образуется на основе возвышения наружного рельса. Откос, не отрицательное 2:1
Толщина подушки балласта Толщина материала подушки балласта Числовое, не отрицательное 8 дюймов

203 мм

Верхний откос подушки балласта (слева и справа) Верхний откос левой и правой сторон подушки балласта, в качестве точки отсчета которого используется осевая линия элемента конструкции. Откос, не отрицательное 40:1
Боковой откос подушки балласта Боковой откос материала подушки балласта. Откос, не отрицательное 2:1
Выступ дополнительного слоя основания Расстояние от основания материала подушки балласта до точки, с которой начинается боковой откос материала дополнительного слоя основания. Числовое, не отрицательное

0,5 фута

0,15 м

Откос дополнительного слоя основания Боковой откос материала дополнительного слоя основания. Откос, не отрицательное 1:1
Толщина дополнительного слоя основания Толщина материала дополнительного слоя основания. Числовое, не отрицательное

1 фут

0,30 м

Глубина насыпи Толщина материала насыпи. Числовое, не отрицательное

1 фут

0,30 м

Откос насыпи Боковой откос материала насыпи. Откос, не отрицательное 1:1
Выступ насыпи Расстояние от основания материала дополнительного слоя основания до точки, с которой начинается боковой откос материала насыпи. Числовое, не отрицательное

0,5 фута

0,15 м

Пропустить рельсы Предотвращает построение звеньев, форм и точек рельсового пути. Да / Нет Нет
Пропустить шпалы Предотвращает построение звеньев, форм и точек сопряжения. Да / Нет Нет
Пропустить балласт Предотвращает построение звеньев, форм и точек балласта. Если для этого параметра установлено значение «Да», подушка балласта также не отображается. Да / Нет Нет
Пропустить подушку балласта Предотвращает построение звеньев, форм и точек подушки балласта. Если для параметра «Пропустить балласт» установлено значение «Да», подушка балласта не строится вне зависимости от этого параметра. Да / Нет Нет
Пропустить дополнительный слой основания Предотвращает построение звеньев, форм и точек дополнительного слоя основания. Если для параметра «Пропустить балласт» или «Пропустить подушку балласта» установлено значение «Да», дополнительный слой основания не строится вне зависимости от этого параметра. Да / Нет Нет
Пропустить насыпь Предотвращает построение звеньев, форм и точек насыпи. Если для параметра «Пропустить балласт», «Пропустить подушку балласта» или «Пропустить дополнительный слой основания» установлено значение «Да», элементы насыпи не строятся вне зависимости от этого параметра. Да / Нет Нет

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр

Описание

Статус

RightSideOffset Смещение по правой стороне Не обязательно
RightSideElevation Отметка по правой стороне Не обязательно
LeftSideOffset Смещение по левой стороне Не обязательно
LeftSideElevation Отметка по левой стороне Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Этот элемент конструкции используется в проектах с несколькими колеями вместе с элементами конструкции многоколейного пути слева и/или справа . Благодаря им каждая железнодорожная линия имеет собственную трассу и профиль. Поместите этот элемент конструкции с внутренней стороны относительно трассы слева и/или справа и профиля. Управление положениями левого и правого ребер элемента конструкции осуществляется посредством входных или целевых параметров. Выберите в качестве цели линии между трассой справа, трассой слева и/или другими внутренними трассами железной дороги.
При применении информации о возвышении наружного рельса железной дороги к базовой линии трассы происходит согласование поворота железной дороги. Точка, относительно которой они поворачиваются, зависит от значения параметра «Метод вращения», указанного среди данных о возвышении наружного рельса, применяемых к трассе. Если для параметра «Метод вращения» выбрано значение «Рельс по низкой стороне», то рельс, находящийся внутри кривой, удерживается на отметке колеи, а отметка рельса вне кривой корректируется и становится равной значению возвышения наружного рельса.

Если для параметра «Метод вращения» выбрано значение «Рельс по высокой стороне», то рельс, находящийся вне кривой, удерживается на отметке колеи, а отметка рельса внутри кривой корректируется и становится равной значению возвышения наружного рельса.

Если для параметра «Метод вращения» выбрано значение «Центральная базовая линия», то значение для обоих рельсов корректируется и становится равным половине значения возвышения наружного рельса, при этом положение рельса вне кривой направлено вверх, а для рельса внутри кривой — вниз.

Значение параметра «Минимальная толщина балласта» применяется к местоположению минимального зазора между шпалой и подушкой балласта. Параметр «Верхний откос подушки балласта» независимо управляет верхним откосом подушки балласта. Параметр «Базовая линия к гребню подушки балласта» управляет местоположением гребня подушки балласта.

Подробности рельса

Форма рельса, используемая в данном элементе конструкции, представляет собой упрощенную аппроксимацию промышленного стандарта для форм и размеров рельсов. Параметры «Ширина головки рельса», «Толщина рельса» и «Ширина основания рельса» можно использовать как входные параметры для получения остальных приближенных размеров.

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает звенья, состоящие из рельсов, шпал, балласта, подушки балласта и боковых откосов.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

P1, P4–P27, P58–P59 Рельсовый путь Рельсовый путь
P2 Cl_Rail Осевая линия рельса
P3 Gauge_Line, рельс Колея (внутренняя кромка верхнего края рельса)
P28–P32, P60 Шпала Шпала
P54–P55, P45, P47, P71–P72, P76 Балласт Балласт
P53, P73 Подушка балласта Подушка балласта
P62–P63, P74 Дополнительный слой основания Дополнительный слой основания
P70, P75, P78 Насыпь Насыпь
L1, L2 Top_Rail, рельс Верх рельса
L3–L28 Рельсовый путь Рельсовый путь
L29–L33, L65–L66 Шпала Шпала
L40–41, L44, L55–L56, L63, L79–L80, L84, L88–L89 Балласт Балласт
L59–L60, L81, L85 Подушка балласта Подушка балласта
L67, L71–L72, L82 Дополнительный слой основания Дополнительный слой основания
L78, L83, L86–L87 Насыпь Насыпь
S1, S2 Рельсовый путь Рельсы
S3 Шпала Шпала
S4 Балласт Балласт
S5 Подушка балласта Подушка балласта
S6 Дополнительный слой основания Дополнительный слой основания
S7 Насыпь Насыпь

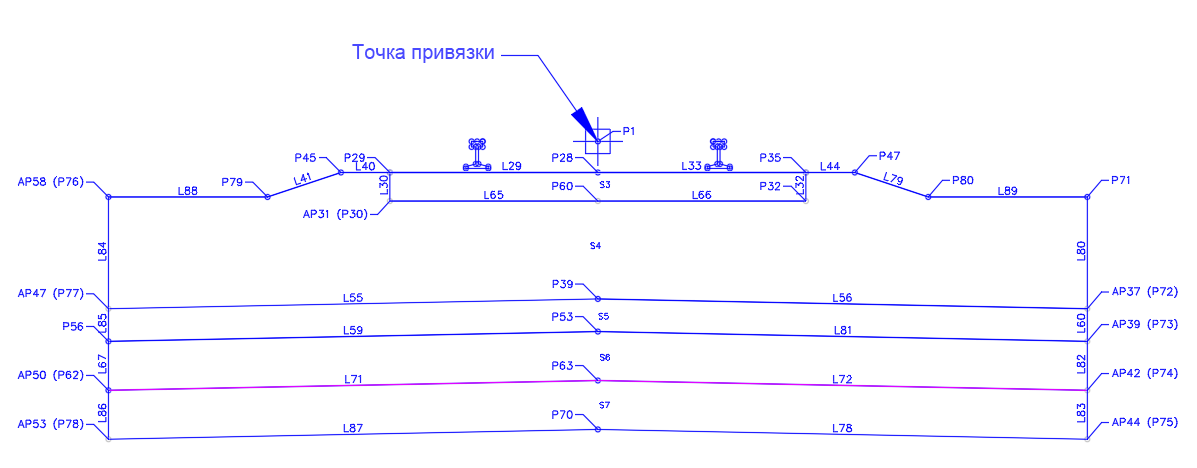

Диаграмма кодирования
