Элемент конструкции «ТротуарОкругКларк» используется для вставки звеньев бетонного тротуара с внутренним и наружным бульваром с газоном в соответствии со стандартом оформления тротуаров округа Кларк. Тротуар находится над слоем CSBC.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

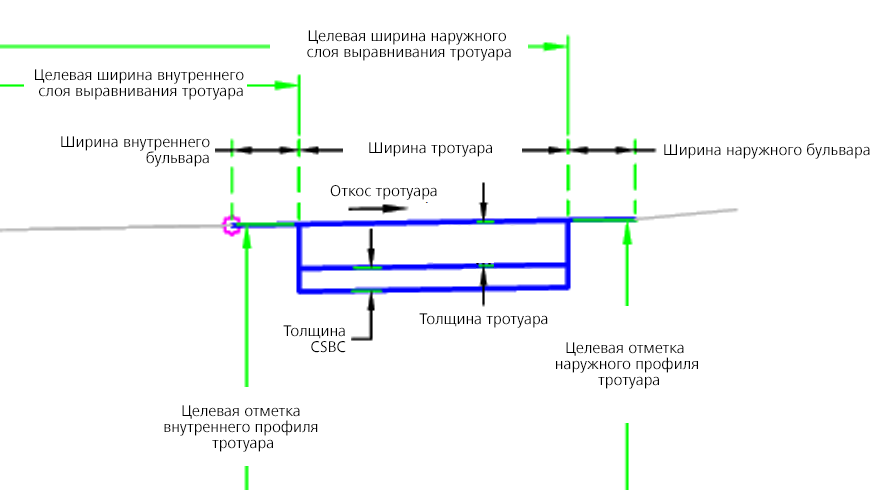

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Ширина тротуара | Ширина тротуара | Числовое |
6,0 футов 1,8 м |
| Высота тротуара | Толщина тротуара | Числовое |
0,33 фута 0,1 м |
| Использование скального грунта CSBC | Использование скального грунта CSBC | Да / Нет | Да |
| Толщина CSBC | Толщина CSBC | Числовое |
0,17 фута 0,05 м |
| Откос тротуара | Откос тротуара | Числовое, положительное |
1.5% |
| Ширина внутреннего бульвара | Ширина внутреннего бульвара | Числовой |
1 фут 0,3 м |
| Ширина наружного бульвара | Ширина наружного бульвара | Числовой |
1 фут 0,3 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Выравнивание тротуара внутри | Может использоваться для переопределения ширины внутреннего бульвара. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Выравнивание тротуара снаружи | Может использоваться для переопределения ширины тротуара. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Внутренний профиль тротуара | Может использоваться для переопределения внутренней отметки тротуара. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Наружный профиль тротуара | Может использоваться для переопределения наружной отметки тротуара. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Звенья внутренней полосы с травяным покрытием, тротуара и наружных бульваров с газоном вставляются с заданным поперечным уклоном в направлении наружу от точки привязки. Полосу с травяным покрытием можно проигнорировать, если задать нулевую ширину. CSBC создается под тротуаром, если параметры настроены с учетом добавления CSBC.
Дополнительно различные значения ширины элемента можно получить присоединением к смещенным трассам. Кроме того, поперечный уклон боковой дорожки может быть получен путем привязки к профилю для смещения.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает бульвары и тротуар на основе заданных значений входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P2 | Тротуар_Внутр | Внутренний край тротуара |
| P3 | Тротуар_Внешн | Внешний край тротуара |
| P7 | Низ-ТРОТУАР-CSBC-ВНУТР | Внутренняя нижняя часть CSBC |
| P6 | Низ-ТРОТУАР-CSBC-НАРУЖ | Наружная нижняя часть CSBC |
| L1, L3 | Верх, База отсчета | Верхняя поверхность бульвара |
| L2 | Верх, Тротуар | Верхняя поверхность тротуара |
| L6, L9 | База отсчета | |
| S1 | Тротуар | Площадь тротуара |
| S2 | CSBC-ТРОТУАР | Площадь CSBC под тротуаром |
Диаграмма кодирования
