ЦелевоеСкруглениеОбочины

Элемент конструкции «ЦелевоеСкруглениеОбочины» определяет скругление обочины.

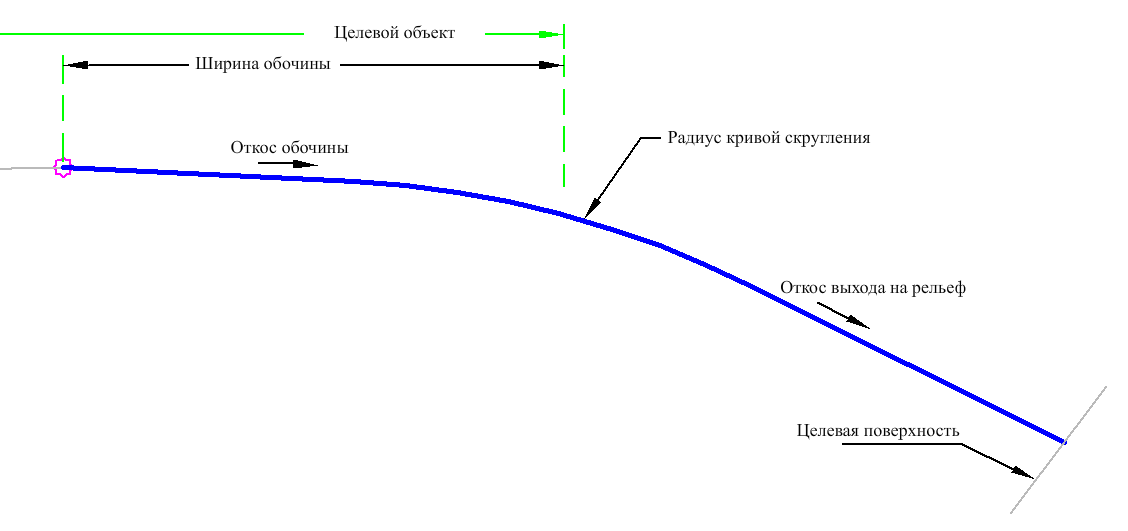

Обочина измеряется от точки привязки до ТВП скругления. Если расстояние между ТВП и целевой поверхностью не позволяет определить кривую скругления, значение кривой скругления уменьшается соответственно. Вы можете определить геометрию скругленной обочины.

Присоединение

Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр

Описание

Тип

По умолчанию

Сторона Указывает сторону, на которой требуется разместить элемент конструкции. Слева / Справа Справа
Поперечный уклон обочины Поперечный уклон обочины. Числовой -5 (%)
Откос выхода на рельеф Значение откоса выхода на рельеф. Числовое, положительное 2 (: 1)
Кривая скругления Определяет значение длины. Числовое, положительное

2,5 фута

0,75 м

Ширина обочины Ширина от точки привязки до точки отсчета обочины Числовое, положительное

5 футов

1,5 м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр

Описание

Статус

Поверхность выхода на рельеф

Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности Не обязательно

Целевой объект

Может использоваться для переопределения ширины обочины с ее привязкой к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Расположение ТВП скругленной кривой вычисляется с помощью входных параметров или по смещению цели, если это значение указано. Далее рассчитывается временное звено, оканчивающееся выходом на рельеф. После этого вычисляется кривая, а оставшиеся точки и звено добавляются к элементу конструкции.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, формирующие обочину.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

P1 Верх, Точка отсчета
P4 Выход на рельеф, Верх
L1 - L3 Верх

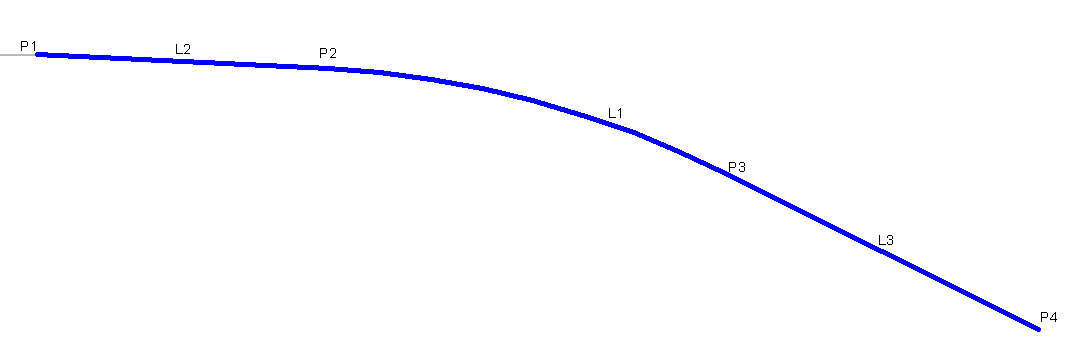

Диаграмма кодирования
