Этот элемент конструкции вставляет мощеную обочину со всеми слоями, включая дополнительный слой основания, расширенный до выхода на рельеф. При необходимости можно уменьшить толщину различных дополнительных слоев для вставки материала дополнительного слоя основания между материалами выбранных слоев.
Присоединение
Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Ширина обочины | Ширина от точки привязки до точки отсчета обочины | Числовое |
2,4 м 8,0 футов |
| Использовать поперечный уклон виража | Задает использование значения поперечного уклона из спецификации виража, определенной на трассе базовой линии. |
Список вариантов выбора:
|
Нет |
| Направление поперечного уклона обочины |
Определяет направление поперечных уклонов обочины: от гребня или к гребню |
Список вариантов выбора:
|
От гребня |
| Поперечный уклон обочины по умолчанию | Стандартный поперечный уклон поверхности обочины. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии. | Числовое | -4.0% |
| Тип выхода на рельеф дополнительного слоя основания | Укажите, требуется ли для звена, оканчивающегося выходом на рельеф, зафиксировать откос с возможностью изменения ширины или зафиксировать ширину с возможностью изменения откоса. | Возможные варианты: a) скорректировать ширину при фиксированном откосе, b) скорректировать откос при фиксированной ширине | Скорректировать ширину при фиксированном откосе |
| Откос / ширина для выхода на рельеф | Значение фиксированной ширины или фиксированного (x : 1) откоса звена, оканчивающегося выходом на рельеф | Числовое, положительное | 4 ( : 1) |
| Вираж дополнительного слоя основания | Задает использование значения поперечного уклона из спецификации виража, определенной на трассе базовой линии. | Список параметров: а) Нет, b) Поперечный уклон наружной обочины, c) Поперечный уклон внутренней обочины | Нет |
| Поперечный уклон дополнительного слоя основания по умолчанию | Стандартный поперечный уклон поверхности дополнительного слоя основания. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии. | Числовое | -4.0% |
| Толщина покрытия 1 | Толщина от проектной поверхности до покрытия 1 (нулевое значение пропустить) | Числовое, не отрицательное |
0,025 м (0,083 фута) |
| Промежуток между покрытием 1 и покрытием 2 | Уменьшение толщины покрытия 1 для вставки материала дополнительного слоя основания между покрытием 1 и покрытием 2 | Числовое, положительное |
0,000 м 0,000 футов |
| Толщина покрытия 2 | Толщина материала покрытия второго уровня (нулевое значение - пропустить) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Обрезка покрытия 2 | Уменьшенная ширина материала покрытия 2 для обеспечения возможности вставки дополнительного слоя основания. Боковая кромка слоя материала будет иметь такое же значение откоса, что и выход на рельеф обочины. | Числовое, положительное |
0,4 м 1,32 фута |
| Промежуток между покрытием 2 и слоем основания | Уменьшение толщины покрытия 2 для вставки материала дополнительного слоя основания между покрытием 2 и слоем основания | Числовое, положительное |
0,01 м (0,033 фута |
| Толщина основания | Толщина слоя основания (от покрытия 2; нулевое значение - пропустить) | Числовое, не отрицательное |
0,100 м 0,333 фута |
| Обрезка слоя основания | Уменьшенная ширина материала слоя основания для обеспечения возможности вставки дополнительного слоя основания. Боковая кромка слоя материала будет иметь такое же значение откоса, что и выход на рельеф обочины. | Числовое, положительное |
0,4 м 1,32 фута |
| Толщина дополнительного слоя основания | Толщина дополнительного слоя основания в точке присоединения от низа слоя основания (нулевое значение - пропустить) | Числовое, не отрицательное |
0,300 м 1,0 фут |
| Толщина верхнего слоя грунта | Задает глубину облицовочного материала вдоль звена, оканчивающегося на выходе на рельеф. При вводе НУЛЕВОГО значения облицовочный материал не добавляется. | Числовое, не отрицательное | 0.0 |
| Код формы верхнего слоя грунта | Задает код формы для материала верхнего слоя грунта | Текстовая строка | Верхний слой грунта |
| Код формы покрытия 1 | Определяет код формы для материала верхнего слоя (расположенного под верхним слоем грунта, если он задан) | Текстовая строка | Pave1 |
| Код формы покрытия 2 | Определяет код формы для материала верхнего слоя (расположенного над слоем основания) | Текстовая строка | Pave2 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Ширина обочины | Может использоваться для переопределения фиксированного значения "Ширина обочины" и привязки левого края обочины к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
| Откос выхода на рельеф | Откос звена, оканчивающегося выходом на рельеф | Числовое |
| Смещение выхода на рельеф | Смещение точки выхода на рельеф основания | Числовое |
| Отметка выхода на рельеф | Отметка точки выхода на рельеф основания | Числовое |
| Ширина обочины | Ширина замощенной обочины | Числовое |
| Поперечный уклон обочины | Поперечный уклон замощенной обочины | Числовое |
Режим
Проектная поверхность обочины вставляется для заданной ширины обочины и значения стандартного наружного поперечного уклона обочины от точки привязки. Звено основания вставляется от точки привязки, начиная с толщины дополнительного слоя основания ниже проектной поверхности.
Звено выхода на рельеф обочины может вставляться либо с фиксированным откосом ("Фиксировать откос выхода на рельеф" = "Истина"), либо с фиксированной шириной ("Фиксировать откос выхода на рельеф" = "Ложь"). Если используется фиксированный откос, звено, оканчивающееся выходом на рельеф, удлиняется от наружной кромки обочины до пересечения со звеном дополнительного слоя основания. В противном случае дополнительный слой основания расширяется до значения "Ширина выхода на рельеф" за наружную кромку обочины, а звено, оканчивающееся выходом на рельеф, соединяется с концом дополнительного слоя основания.

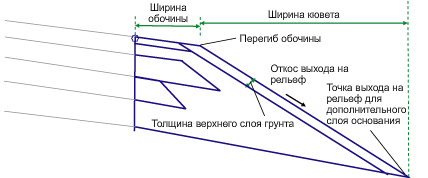

Если для материала верхнего слоя грунта установлено "положительное" значение, вводится новый слой материала с заданной толщиной непосредственно ниже звена, оканчивающегося на выходе на рельеф. Толщина измеряется перпендикулярно звену обочины, оканчивающемуся на выходе на рельеф. Этот слой простирается от верхнего слоя обочины до низа основания звена, оканчивающегося на выходе на рельеф. В результате этого нового положения слоя ширина верхнего слоя обочины будет скорректирована, как показано на следующем рисунке.
Звенья поверхности "Покрытие1", "Покрытие2" и "Основание" вставляются на заданной глубине параллельно проектному уровню до их пересечения со звеном выхода на рельеф обочины.
Если вышеприведенные значения обрезки являются положительными, верхний край соответствующего материала будет обрезан на эту величину и для звена основания будет установлено значение бокового откоса материала, равное откосу выхода на рельеф.

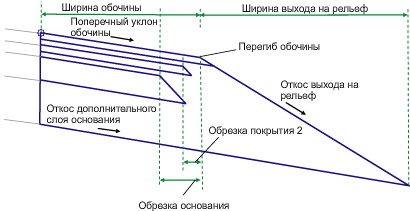

Затем, если "Промежуток между покрытием 1/покрытием 2 и/или покрытием 2/основанием" имеет положительное значение, эти слои будут разделены этим промежутком, как показано на рисунке ниже.

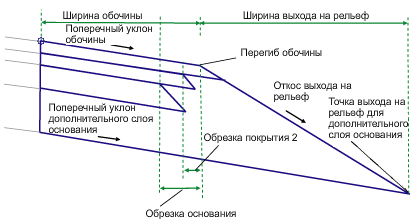

Если для промежутков между покрытием 1/покрытием 2 и покрытием 2/основанием установлено нулевое значение, элемент конструкции будет вычерчен, как показано ниже.
Если значение обрезки для подчиненных слоев установлено равным нулю, этот элемент конструкции будет подобен элементу конструкции ВсяОбочина с дополнительной облицовкой верхнего слоя грунта.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции отображает звенья, составляющие обочину, с назначенными им параметрами по умолчанию.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Тип | Codes (Коды) | Описание |
|---|---|---|
| P2 | КМО | Кромка мощеной обочины на проектной поверхности |
| P3 | Выхрельеф_ДопОсн | Точка выхода на рельеф дополнительного слоя основания |
| P5 | КМО_Покрытие1 | Кромка мощеной обочины на слое "Покрытие1" |
| P7 | КМО_Покрытие2 | Кромка мощеной обочины на слое "Покрытие2" |
| P9 | КМО_Основание | Кромка мощеной обочины на основании |
| L1, L2 | Верх | Проектная поверхность обочины |
| L4 | Pave1 | |
| L5 | Pave2 | |
| L6 | Основание | |
| L3 | База отсчета, Дополнительный слой основания | |
| S1 | Пользовательский код | Пользовательский код для верхнего слоя обочины (по умолчанию - Покрытие1) |
| S2 | Пользовательский код | Пользовательский код для второго слоя обочины (по умолчанию - Покрытие2) |
| S3 | Основание | |
| S4 | Дополнительный слой основания | |
| S5 | Пользовательский код | Пользовательский код для материала верхнего слоя грунта (по умолчанию - Верхний слой грунта) |

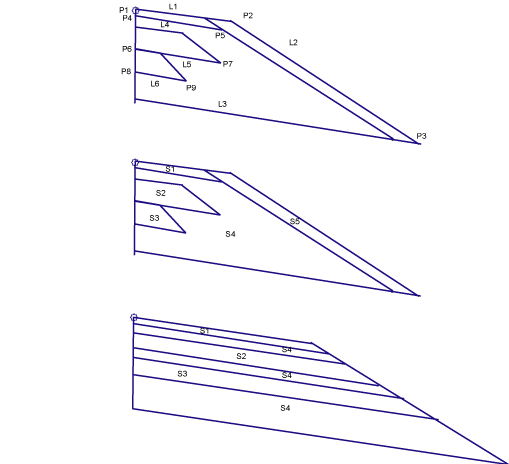

Диаграмма кодирования
