Элемент конструкции «БоковойОткосВыемкиСКюветом» используется для вставки звеньев, чтобы создать сначала дополнительный кювет, а затем — выходы на рельеф для выемки и насыпи.
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

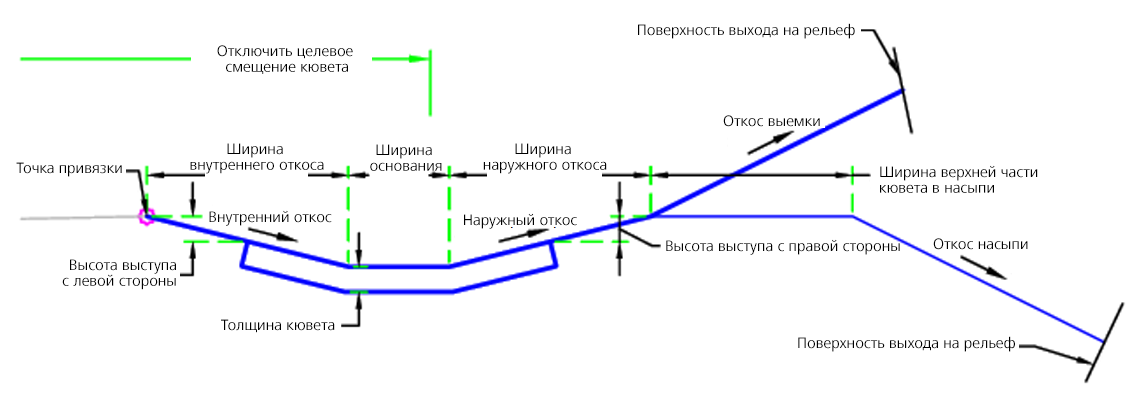

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Звено, оканчивающееся выходом на рельеф | Включает или пропускает звено, оканчивающееся выходом на рельеф. | Да / Нет | Да |
| Код формы облицовки кювета | Управление кодом формы для облицовки кювета | Текстовая строка | Бетонная |
| Толщина кювета | Толщина материала кювета | Числовое, положительное |
0,5 фута 0,15 м |
| Использование кювета в насыпи | Управление созданием кювета в условиях насыпи | Да / Нет | Да |
| Ширина наружного откоса | Ширина звена наружного откоса кювета (только для выемки) | Числовое, положительное |
4 фута 1,2 м |
| Наружный откос | Откос звена наружного откоса кювета (только для выемки) | Числовое | 4 ( : 1 ) |
| Ширина дна | Ширина по нижнему краю кювета | Числовое, положительное |
2 фута 0,6 м |
| Ширина внутреннего откоса | Ширина звена внутреннего откоса кювета (только для выемки) | Числовое, положительное |
4 фута 1,2 м |
| Внутренний откос | Откос звена внутреннего откоса кювета (только для выемки) | Числовое | 4 ( : 1 ) |
| Откос насыпи | Откос звена, оканчивающегося выходом на рельеф, для насыпи | Числовое | 4 ( : 1 ) |
| Откос выемки | Откос звена, оканчивающегося выходом на рельеф, для выемки | Числовое | 4 ( : 1 ) |
| Высота выступа правой стороны | Расстояние до начальной точки облицовки в правой части канала | Числовое, положительное |
0,5 фута 150 мм |
| Ширина верхней части кювета в насыпи | Ширина звена в верхней части кювета в насыпи | Числовое, положительное |
3 фута 1 м |
| Высота выступа левой стороны | Расстояние до начальной точки облицовки в левой части канала | Числовое, положительное |
0,5 фута 150 мм |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
| Пропустить кювет | Может использоваться для отключения конструирования кювета. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как точка исходного отсчета. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи.
Если параметры требуют наличия кювета, то в этом случае построение кювета выполняется на основе входных параметров. Если найден целевой параметр «Пропустить кювет», построение кювета не выполняется. Если значение толщины кювета превышает 0, то выполняется облицовка кювета. Если кювет создается в насыпи, то применяется значение ширины верхней части кювета в насыпи.
Точка отсчета для кювета проверяется по отношению к целевой поверхности для определения сечения — находится ли оно в условии выемки или насыпи. После этого на основе соответствующего откоса насыпи и откоса выемки создается звено, оканчивающееся выходом на рельеф.
Если построение кювета не требуется, на основе соответствующего откоса насыпи и откоса выемки создается звено, оканчивающееся выходом на рельеф.
Работа в режиме компоновки
В режиме компоновки, при помощи данного элемента конструкции исходный откос насыпи строится на 5 единиц.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P2 | Кювет_Внутр | Внутренняя поверхность кювета |
| P3 | Кювет_Внешн | Наружная поверхность кювета |
| P4 | Отсчет, Отсчет_Выемка, Отсчет_Насыпь | Точка отсчета, выемка или насыпь |
| P5 | Выход на рельеф, Выхрельеф_Выемка | Точка в выемке, оканчивающаяся выходом на рельеф |
| P6 | Отсчет, Отсчет_Насыпь | Точка отсчета в насыпи |
| P7 | Выход на рельеф, Выхрельеф_Насыпь | Точка в насыпи, оканчивающаяся выходом на рельеф |
| P8-P11 | КюветДно | Дно кювета |
| L1-L3, L10 | Верх, Кювет | Верх кювета |
| L4 | Верх, Выход_на_рельеф, Выхрельеф_Выемка | Звено в выемке, оканчивающееся выходом на рельеф |
| L5-L7 | База отсчета, Кювет_Низ | Дно кювета |
| L11 | Верх, Выход_на_рельеф, Выхрельеф_Насыпь | Звено в насыпи, оканчивающееся выходом на рельеф |
| S1 | Код формы облицовки кювета | Пользовательское входное значение |

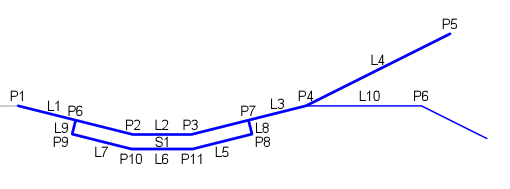

Диаграмма кодирования
