СнятьДорожноеПокрытие

Этот элемент конструкции используется, чтобы задать глубину существующего снятого верхнего слоя грунта.

Иным образом, этот элемент конструкции может восстановить снятый верхний слой грунта до существующей поверхности грунта с заданными наружными откосами.

Присоединение

Точка привязки представляет собой точку выхода на рельеф на проектной поверхности.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Глубина снятия	Задает глубину снятия верхнего слоя грунта.	Числовое	0,05 м 0,167 фута
Восстановить до существующей поверхности	Задает восстановление снятого слоя до существующей поверхности	Логический	Да
Внутренний откос	Значение внутреннего откоса восстановленного слоя, используемое по умолчанию, от исходной точки выхода на рельеф до начала наружного откоса.	Числовое	-2 (:1)
Наружный откос	Наружный откос, который профилируется от нижней части снятого грунта до существующей поверхности	Числовое, положительное	2 (:1)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Существующая поверхность	Имя существующей поверхности обратного уклона от нижнего края снятия верхнего слоя грунта. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности.	Требуется

Выходные параметры

Нет.

Режим

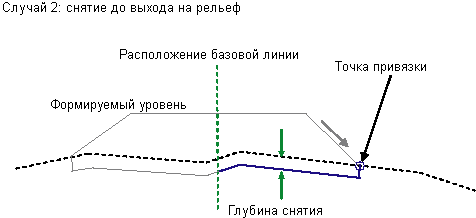

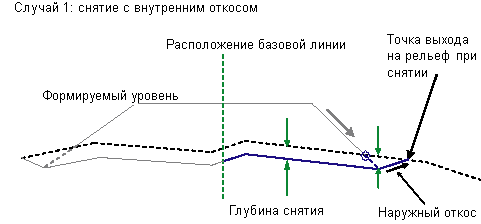

Данный элемент конструкции вставляет параллельные звенья, определяющие нижний уровень снятия верхнего слоя грунта ниже заданной поверхности. Если для параметра восстановления верхнего слоя грунта до существующей поверхности с наружным откосом задано значение "Нет", то снятие грунта начинается в точке привязки непосредственно на заданной поверхности, причем вертикальное звено со значением глубины задается входными параметрами. От нижнего края этого вертикального звена внутрь вводится ряд звеньев, параллельных заданной поверхности, до места расположения базовой линии этого элемента. Если для параметра восстановления верхнего слоя грунта до существующей поверхности грунта задано значение "Да", в точке привязки вводится звено с заданным внутренним откосом до места, где разность отметок между нижним краем этого нового звена и заданной существующей поверхностью грунта будет равна "глубине снятия верхнего слоя грунта". От этой точки вовнутрь вводится ряд звеньев, параллельных заданной поверхности, до места расположения базовой линии этого элемента. Кроме того, еще одно звено вводится снаружи и добавляется к выходу на рельеф существующей поверхности грунта.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции вставляет горизонтальную линию ниже точки привязки в направлении места расположения базовой линии. Это звено вставляется от точки привязки на глубине, равной "глубине снятия верхнего слоя грунта".

Если выбран параметр восстановления снятия верхнего слоя грунта до поверхности, то вначале вставляется звено внутреннего откоса с заданным значением откоса до глубины снятия верхнего слоя грунта, а затем добавляется горизонтальное звено, как было пояснено выше. Кроме того, звено наружного откоса добавляется снаружи от наружного дна звена снятия верхнего слоя грунта с заданным внутренним откосом и до отметки, равной точке привязки элемента конструкции.

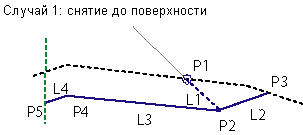

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка/Звено	Codes (Коды)	Описание
P3	Выход на рельеф_снятие (только для Случая 1)	Точка выхода на рельеф звена снятия верхнего слоя грунта с наружным откосом
L1	ВнутрОткос_Снятие (только для Случая 1)	Звено снятия верхнего слоя грунта с внутренним откосом, определяющее засыпку
L2, L3, L4… Ln	Снятие грунта	Звенья снятия верхнего слоя грунта
