Этот элемент конструкции создает конструкцию кювета с дополнительной бермой и наружными откосами на внутренней и наружной конструкциях.
Присоединение
Точка привязки - это крайняя внутренняя точка дополнительной внутренней бермы. Если внутренние бермы пропускаются, то точка привязки является крайней внутренней точкой на внутренней стене конструкции кювета.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Ширина дна | Ширина дна кювета | Числовое, положительное |
2,0 фута 0,6 м |
| Глубина кювета | Глубина кювета | Числовое, положительное |
2,0 фута 0,6 м |
| A1 | Толщина внутренней стенки вверху | Числовое, положительное |
0,45 фута 0,15 м |
| B1 | Увеличенное значение толщины внутренней стенки на дне кювета | Числовое, положительное |
0,6 фута 0,2 м |
| C | Толщина облицовки на дне кювета | Числовое, положительное |
0,5 фута 0,15 м |
| D | Глубина клиновидной грани внутренней стенки | Числовое, положительное |
2,0 фута 0,6 м |
| E1 | Глубина точки отсчета, в которой находится начало внутренней бермы/звеньев наружного откоса | Числовое, положительное |
0,0 футов 0,0 м |
| Ширина внутренней бермы | Ширина внутренней (необязательной) бермы. Если берма отсутствует, введите НУЛЬ. | Числовое, положительное |
1,5 фута 0,5 м |
| Уклон внутренней бермы | Поперечный уклон (необязательной) внутренней бермы. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение бермы из кювета | Числовое, тип уклона | 4% |
| F1 | Ширина (необязательного) звена наружного откоса внутри кювета. Если звено наружного откоса отсутствует, введите НУЛЬ. | Числовое, положительное |
1,0 фут 0,3 м |
| G1 | Значение наружного откоса (необязательного) звена внутри кювета. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение звена от начальной точки | Числовое, тип откоса | 1:1 |
| A2 | Толщина внутренней стенки вверху | Числовое, положительное |
0,45 фута 0,15 м |
| B2 | Сужающаяся ширина наружной стенки | Числовое, положительное |
0,6 фута 0,2 м |
| E2 | Глубина точки отсчета, в которой находится начало наружной бермы/звеньев наружного откоса | Числовое, положительное |
1,0 фут 0,3 м |
| Ширина наружной бермы | Ширина наружной (необязательной) бермы. Если берма отсутствует, введите НУЛЬ. | Числовое, положительное |
3,0 фута 1,0 м |
| Уклон наружной бермы | Поперечный уклон (необязательной) наружной бермы. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение бермы от кювета | Числовое, тип уклона | 4% |
| F2 | Ширина (необязательного) звена наружного откоса снаружи кювета. Если звено наружного откоса отсутствует, следует ввести НУЛЬ. | Числовое, положительное |
1,0 фут 0,3 м |
| G2 | Значение наружного откоса (необязательного) звена снаружи кювета. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение звена от начальной точки | Числовое, тип откоса | 1:1 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
Целевые параметры: Нет
Выходные параметры
Режим

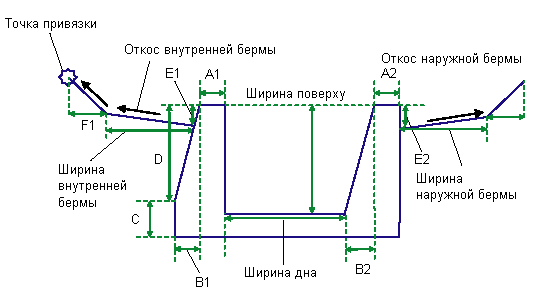

Этот элемент конструкции создает форму для конструкции кювета, как показано выше на рисунке. Чтобы пропустить звенья бермы и внутреннего откоса, следует ввести нуль для соответствующих параметров ширины.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывается в соответствии со заданными входными параметрами, начиная с точки привязки.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P10 | Кювет_Внутр | |
| P1, P6 | Кювет_Сзади | |
| P2, P5 | Кювет_Спереди | |
| P14 | Кювет_Внешн | |
| L10, L13 | Верхнее | |
| L10, L13 | База отсчета | Если смещения P11 < P8; а P13 > P9 соответственно |
| L11 | Верхнее | |
| L12 | Верхнее | |
| L1 и L5 | Верхнее | |
| L1 - L5 | Кювет_Верх | |
| L8 и L9 | База отсчета | |
| L10 - L13 | Засыпка | |
| L6 | Засыпка_Спереди | |
| S1 | Кювет | Площадь формы конструкции кювета |

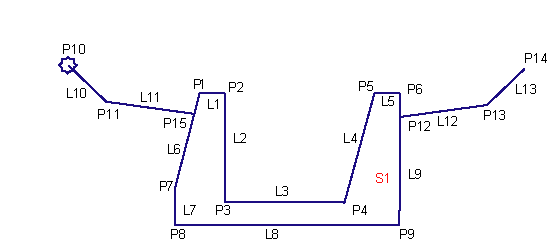

Диаграмма кодирования
