Элемент конструкции «УсловнаяПомеченнаяТочка» используется для автоматического применения различных элементов конструкций, например уширения, бордюра с водосборным лотком, кюветов или разметки линии выхода на рельеф к конструкции при условии нахождения имени помеченной точки в пикете коридора.
Элемент конструкции «УсловнаяПомеченнаяТочка» позволяет с помощью параметров определить направление поиска целевого значения («Внутрь», «Наружу» или «В обоих направлениях»), а также значений минимального и максимального расстояния для поиска созданной ранее помеченной точки.
Элемент конструкции «УсловнаяПомеченнаяТочка» является условным, то есть это элемент конструкции специального типа. Условные элементы конструкций автоматически добавляют к конструкции заданные элементы при наличии заданных условий.
Например, если конструкция содержит элемент конструкции «УсловнаяПомеченнаяТочка», то AutoCAD Civil 3D анализирует пикет и определяет наличие помеченной точки в пределах указанных расстояний и одного или нескольких заданных направлений. Минимальное и максимальное расстояния, измеренные до помеченной точки, задаются от текущей базовой линии коридора или от точки привязки элемента конструкции. В зависимости от параметров элемента конструкции «УсловнаяПомеченнаяТочка» к конструкции автоматически добавляются различные типы элементов конструкций.
К конструкции можно добавить один или несколько элементов конструкций «УсловнаяПомеченнаяТочка» для создания простого или сложного условного поведения. Например, можно добавить к модели набор полилиний, изображающих местоположение тротуаров. Так как линии заканчиваются на пересечении проезжей части с тротуаром, условный элемент конструкции добавляет и удаляет тротуар в зависимости от наличия линии тротуара. Условный элемент конструкции исключает необходимость в применении к коридору различных конструкции, если использовать тротуар не требуется.
При создании конструкции с использованием элементов «УсловнаяПомеченнаяТочка» схема конструкции, отображаемая на вкладке «Построение» в диалоговом окне «Свойства конструкции», указывает порядок обработки элементов конструкций.
При использовании элемента конструкции «УсловнаяПомеченнаяТочка» важно учитывать следующее:
- AutoCAD Civil 3D анализирует местоположение пикета, связанного с элементом конструкции, относительно помеченной точки для определения ее нахождения.
- Если конструкция, содержащая элементы конструкции «УсловнаяПомеченнаяТочка», применяется к модели коридора, то к заданной конструкции применяются только определенные фрагменты конструкции.
- В элементе конструкции «УсловнаяПомеченнаяТочка» используются целевые значения параметров, поэтому для таких элементов необходимо задать целевые значения перед формированием коридора. Если цели не заданы, элемент конструкции возвращает значение «Не найдено». Подробные сведения приведены в разделе Задание целей коридора.
- В отличие от других элементов конструкции, «УсловнаяПомеченнаяТочка» в режиме моделирования не создает точек, звеньев или форм.
Присоединение
Этот элемент конструкции можно присоединить к любой точке привязки элемента конструкции или конструкции. Последующие элементы конструкции можно привязать к конечной точке элемента «УсловнаяПомеченнаяТочка».
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Компоновка - Ширина | Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром «Компоновка — Уклон» позволяет задавать положение элемента конструкции «УсловнаяПомеченнаяТочка» и присоединенных к нему элементов конструкции, при этом он сам не оказывает влияния на модель коридора. | Числовое, положительное |
12,0 футов 3,6 м |
| Компоновка - Уклон | Уклон линии, изображающей данный элемент конструкции в режиме компоновки. Этот параметр в сочетании с параметром «Компоновка — Ширина» позволяет задавать положение элемента конструкции «УсловнаяПомеченнаяТочка» и присоединенных к нему элементов конструкции, при этом он сам не оказывает влияния на модель коридора. | Числовое |
1:1 (найдено) -1:1 (не найдено) |
| Условие | Задание условия, имеющегося для этого элемента конструкции. Условие «Найдено» используется при обнаружении имени помеченной точки в пределах максимального расстояния. Условие «Не найдено» используется, если имя помеченной точки не задано или не обнаружено в пикете в пределах максимального расстояния. | Найдено/Не найдено | Найдено |
| Максимальное расстояние | Указание максимальной ширины, в пределах которой элемент конструкции выполняет поиск имени помеченной точки. Если имя помеченной точки не обнаружено в пределах заданного расстояния, используется условие «Не найдено». | Числовое, положительное |
9999 футов 9999 м |
| Минимальное расстояние | Указание минимальной ширины, в пределах которой элемент конструкции выполняет поиск имени помеченной точки. Если имя помеченной точки не обнаружено в пределах заданного расстояния, используется условие «Не найдено». | Числовое, положительное |
0 футов 0 м |
| Направление поиска | Указание направления поиска целевой отметки. | «Внутрь», «Наружу» или «Оба направления» | Оба направления |
| Исходная точка поиска | Указание способа расчета значения расстояния: на основе базовой линии трассы или на основе точки привязки элемента конструкции. | Базовая линия/точка привязки | Базовая линия |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
См. описание.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции изображается линией, определяемой значениями входных параметров «Компоновка - Ширина» и «Компоновка - Уклон». Эта линия представляет собой место применения элемента «УсловнаяПомеченнаяТочка» в конструкции.
Коды точек, звеньев и форм
В отличие от других элементов конструкции, «УсловнаяПомеченнаяТочка» в режиме моделирования не создает точек, звеньев или форм.

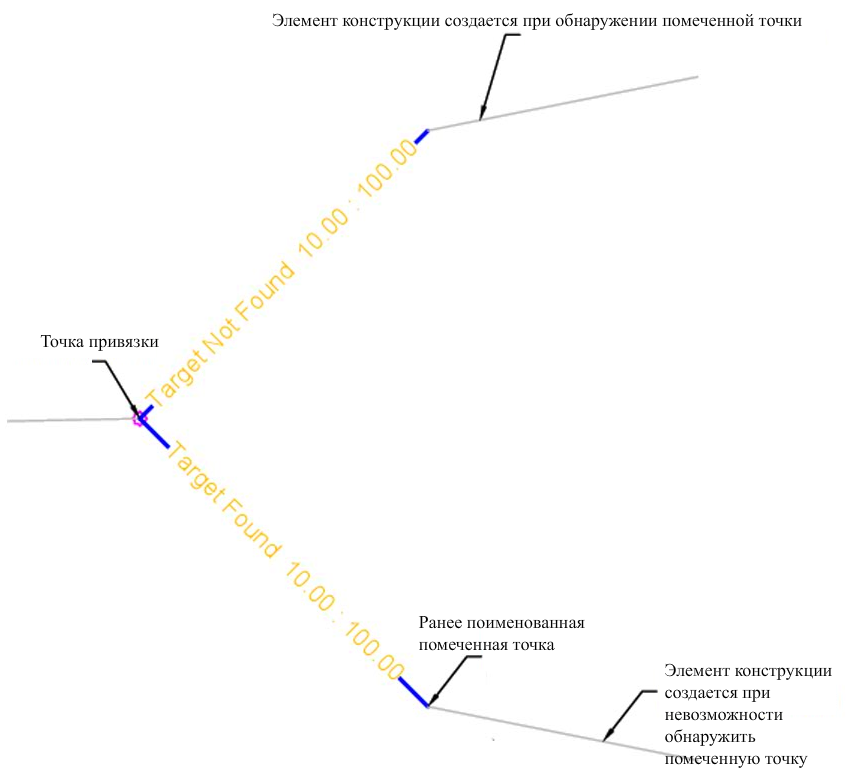

Диаграмма кодирования
На следующей диаграмме кодирования представлены точки и звенья, созданные в режиме компоновки. В режиме моделирования для этого элемента конструкции коды точек, звеньев и форм не создаются.
