Элемент конструкции «ПарковкаПримыкающаяКДороге» используется для построения парковочной площадки, примыкающей к существующей дороге. Парковочная площадка включает в себя дорожное покрытие существующей дороги, водосборный лоток и дорожное покрытие парковочной площадки. Дорожное покрытие парковочной площадки связано с предложенной отметкой бордюра и верхней поверхностью бордюра.
Присоединение
Точка привязки представляет собой точку в центре дорожного полотна. Данный компонент можно присоединить к правой или левой стороне.

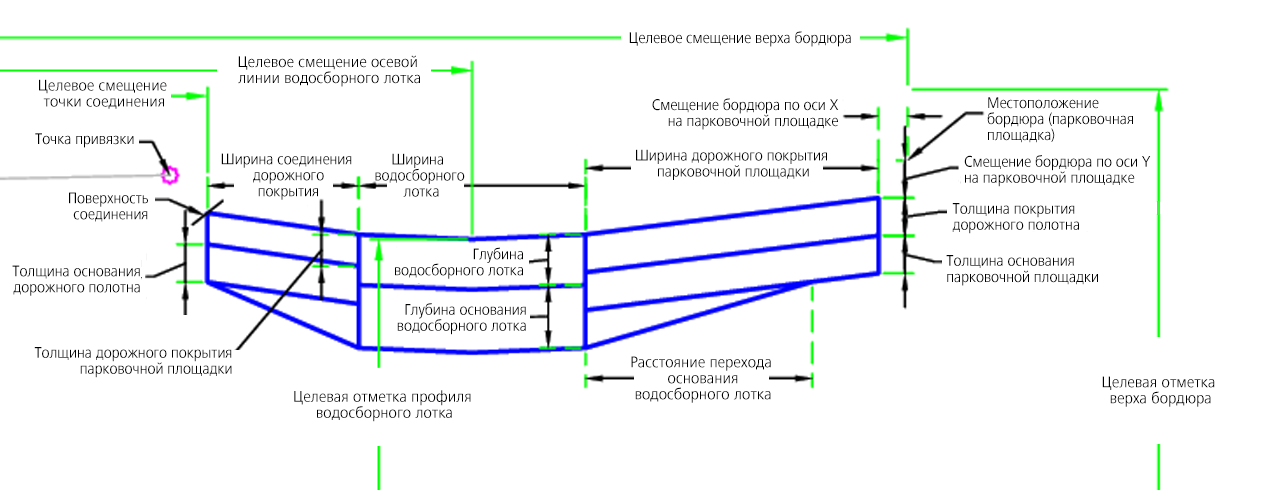

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Ширина водосборного лотка | Полная ширина водосборного лотка | Числовое, положительное |
3 фута 1 м |
| Глубина водосборного лотка | Глубина водосборного лотка | Числовое, положительное |
8 дюймов 200 мм |
| Толщина дорожного покрытия парковочной площадки | Толщина дорожного покрытия AC | Числовое, положительное |
2 дюйма 50 мм |
| Расстояние перехода основания водосборного лотка | Переход основания водосборного лотка с большей толщиной | Числовое, положительное |
3 фута 1 м |
| Смещение бордюра по оси Y на парковочной площадке | Смещение бордюра по оси Y в задней части парковочной площадки | Числовое |
-0,5 фута -0,150 м |
| Смещение бордюра по оси X на парковочной площадке | Смещение бордюра по оси X в задней части парковочной площадки | Числовое |
-0,625 футов -0,19 м |
| Ширина дорожного покрытия парковочной площадки | Ширина дорожного покрытия парковочной площадки | Числовое, положительное |
20,5 фута 6,25 м |
| Глубина основания водосборного лотка | Ширина соединения дорожного покрытия | Числовое, положительное |
2 фута 0,6 м |
| Толщина основания парковочной площадки | Толщина основания под водосборным лотком | Числовое, положительное |
6 дюймов 150 мм |
| Толщина основания дорожного полотна | Толщина основания дорожного полотна | Числовое, положительное |
10 дюймов 250 мм |
| Толщина покрытия дорожного полотна | Толщина покрытия дорожного полотна | Числовое, положительное |
3 дюйма 80 мм |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Местоположение соединения | Используется для определения ширины соединения от точки привязки. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Требуется |
| Поверхность соединения | Используется для определения отметки соединения. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности. | Требуется |
| Смещение верха бордюра | Используется для определения отметки верха бордюра в связанном расположении бордюра парковочной площадки. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Требуется |
| Профиль верха бордюра | Используется для определения положения смещения для бордюра с водосборным лотком. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Требуется |
| Осевая линия водосборного лотка | Используется для определения местоположения осевой линии водосборного лотка. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Требуется |
| Профиль водосборного лотка | Используется для определения отметки осевой линии водосборного лотка. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Требуется |
Динамические логические назначения
Нет.
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
| Поперечный уклон полосы движения | Поперечный уклон полосы движения | Числовое |
Режим
Точка привязки используется как исходная опорная точка. Выполняется обнаружение верха профиля бордюра и значений смещения, что позволяет определить местоположение наружного края дорожного покрытия на парковочной площадке. Местоположение соединения определяется на основе целевого расположения соединения. Обнаружение отметки соединения выполняется с учетом местоположения соединения и целевой поверхности соединения в данной точке. Местоположение водосборного лотка и его отметка определяются на основе заданных целевых значений. Затем выполняется построение геометрии водосборного лотка на основе входных параметров. Построение геометрии соединения дорожного покрытия выполняется на основе целевых отметок соединения и входных параметров. Затем выполняется построение дорожного покрытия парковочной площадки на основе целевых значений и входных параметров.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает все звенья, использующие входные параметры ширины и глубины, а также предполагаемых целевых значений.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Объединить | Местоположение соединения дорожного покрытия |
| P2 | Водосборный_лоток_Край | Край водосборного лотка |
| P3 | ФЛ | Линия стока водосборного лотка |
| P4 | ETW | Край дорожного покрытия |
| P5 | FS | Принять поверхность |
| P12, P15, P17, P19 | Основание | Основание |
| L1, L4 | Top, Pave | Верх дорожного покрытия |
| L2, L3 | Верх, водосборный лоток | Верх водосборного лотка |
| L9, L12 | Покрытие | Толщина низа дорожного покрытия |
| L10, L11 | Желоб | Нижняя поверхность водосборного лотка |
| L13, L14, L17, L18, L21, L22 | База отсчета | |
| S1, S3 | Покрытие | |
| S2, | Желоб | |
| S4-S6, S7, S8 | Основание |

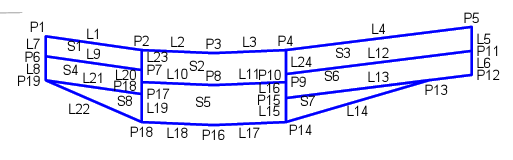

Диаграмма кодирования
