ПростойТуннель

Элемент конструкции «ПростойТуннель» используется для создания простого туннеля или прямоугольного водовыпуска. Здесь используются введенные пользователем значения высоты, ширины и толщины материала.

Присоединение

Точкой привязки является верхняя точка на звеньях перед туннелем.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

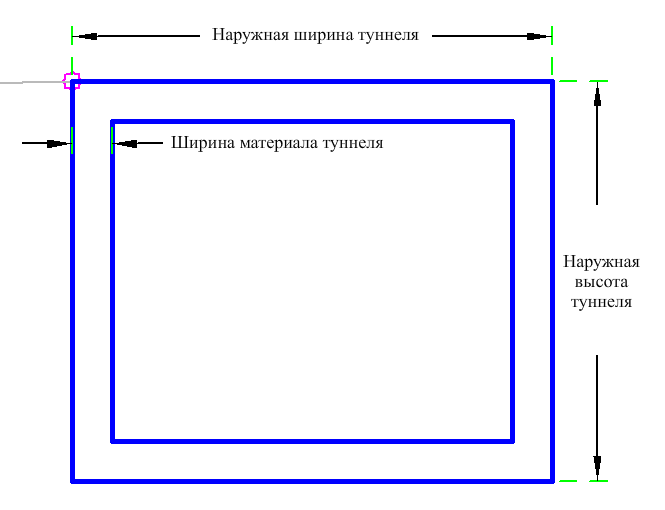

Параметр	Описание	Тип	По умолчанию
Ширина материала туннеля	Ширина стен, перекрытия и крыши туннеля.	Числовое, положительное	1 фут 0,3 м
Наружная высота туннеля	Высота наружной части туннеля.	Числовое, положительное	10 футов 3 м
Наружная ширина туннеля	Ширина наружной части туннеля.	Числовое, положительное	12 футов 3,5 м

Целевые параметры

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точки, звенья и формы создаются с использованием входных параметров.

Работа в режиме компоновки

В режиме компоновки элемент конструкции отображает звенья, формирующие туннель.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Верх, ВерхняяВнутренняяЧастьТуннеля	Верхняя внутренняя часть туннеля
P2	Верх, ВерхняяНаружнаяЧастьТуннеля	Верхняя наружная часть туннеля
P3	База отсчета, НижняяНаружнаяЧастьТуннеля	Нижняя наружная часть туннеля
P4	Верх, НижняяВнутренняяЧастьТуннеля	Основание внутренней стенки туннеля
P5	ВнутренняяСтенкаТуннеля_СверхуВнутри	Внутренняя стенка туннеля сверху внутри
P6	ВнутренняяСтенкаТуннеля_СверхуСнаружи	Внутренняя стенка туннеля сверху снаружи
P7	ВнутренняяСтенкаТуннеля_СнизуВнутри	Внутренняя стенка туннеля снизу внутри
P8	ВнутренняяСтенкаТуннеля_СнизуСнаружи	Внутренняя стенка туннеля снизу снаружи
L2 - L4	База отсчета
L5	ВерхВнутреннейСтенки	Верх внутренней стенки
L6	ВнутренняяСтенкаВнутри	Внутренняя стенка внутри
L7	ВнутренняяСтенкаСнаружи	Внутренняя стенка снаружи
L8	НизВнутреннейСтенки	Низ внутренней стенки
L9	ТочкаПривязки	Точка привязки
S1	УдаленныйМатериал	Удаленный материал
S2	МатериалТуннеля	Материал туннеля

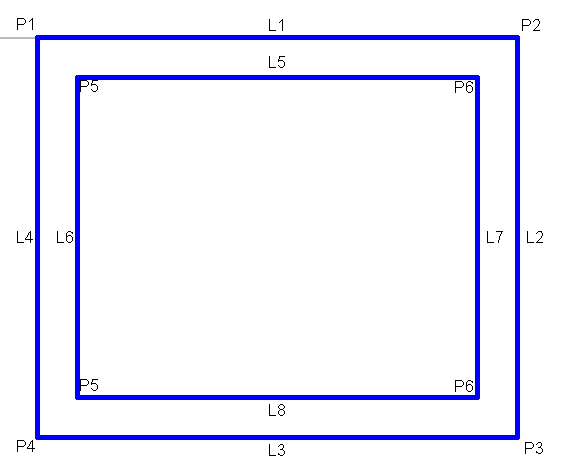

Диаграмма кодирования
