Элемент конструкции «ДождевойСадОкругКларкБезБордюра» используется для вставки звеньев с целью создания дождевого сада без бордюра в соответствии со стандартами округа Кларк.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.
Присоединение
Точка привязки находится на внутреннем крае внутреннего откоса. Данный компонент можно присоединить к правой или левой стороне.

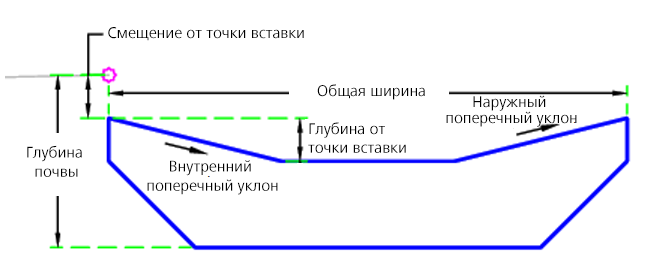

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Общая ширина | Общая ширина дождевого сада | Числовое, положительное |
12,0 футов 3,6 м |
| Глубина почвы | Глубина почвы в дождевом саду | Числовое, положительное |
2 фута 0,6 м |
| Поперечный уклон внутренней полосы в % | Внутренний поперечный уклон | Откос | -4 ( : 1) |
| Поперечный уклон наружной полосы в % | Наружный поперечный уклон | Откос | -4 ( : 1) |
| Глубина от точки вставки | Глубина от точки вставки | Числовое |
-1 фут 0,3 м |
| Смещение от точки вставки | Смещение от точки вставки | Числовое |
0 футов 0 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Нет.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как исходная точка. После этого дождевой сад корректируется в соответствии с заданным расстоянием смещения. Глубина дождевого сада устанавливается на основе входных значений.
Работа в режиме компоновки
Этот элемент конструкции используется в режиме компоновки для построения дождевого сада в соответствии с входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | ДС_Вставка | Точка вставки дождевого сада |
| P2 | ДС_Верх_Внутр | Внутренняя верхняя поверхность дождевого сада |
| P3 | ДС_Верх_Наруж | Наружная верхняя поверхность дождевого сада |
| P6 | ДС_Низ_Наруж | Наружная нижняя поверхность дождевого сада |
| P7 | ДС_Низ_Внутр | Внутренняя нижняя поверхность дождевого сада |
| L1 - L3 | Верх, ДС_Откос | Верхняя поверхность откоса дождевого сада |
| L5-L7 | База отсчета | База отсчета |
| L6 | База_отсчета, ДС_Низ | Нижняя поверхность дождевого сада |
| S1 | ДождевойСад | Дождевой сад |

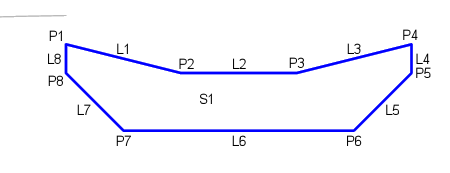

Диаграмма кодирования
