ИнфильтрационнаяКанава

Элемент конструкции «ИнфильтрационнаяКанава» используется для вставки звеньев с целью создания инфильтрационной канавы. Построение этого элемента конструкции выполняется в соответствии со сборником стандартов пониженного воздействия при застройке округа Лос-Анжелес от февраля 2014 г.

Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации связанного документа.

Присоединение

Точка привязки расположена в верхней левой, верхней правой или верхней центральной части инфильтрационной канавы.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Толщина мелкого скатанного гравия	Толщина мелкого скатанного гравия	Числовое	0,67 фута 0,20 м
Включить материал фильтра?	Указание того, будет ли материал фильтра помещен под слой мелкого скатанного гравия	Да / Нет	Да
Толщина каменного заполнителя	Толщина слоя каменного заполнителя	Числовое, положительное	3 фута 1 м
Толщина песчаного заполнителя	Толщина слоя песчаного заполнителя	Числовой	0,5 фута 0,15 м
Ширина траншеи	Ширина траншеи	Числовое, положительное	2 фута 0,6 м
Точка привязки	Точка привязки	Слева/Справа/По центру	Left

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точка привязки используется как исходная точка. Элемент конструкции выполняет построение формы инфильтрационной канавы.

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает инфильтрационные компоненты на основе заданных входных параметров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1, P2	МелкийСкатанныйГравий	Верхняя поверхность слоя мелкого скатанного гравия
P3, P4	Камень	Верхняя поверхность слоя каменного заполнителя
P5–P6	Песок	Верхняя поверхность слоя песчаного заполнителя
P7-P8	Песок_База_Отсчета	Нижняя поверхность слоя песчаного заполнителя
L1	Верх	Верхний слой
L2	МелкийСкатанныйГравий, МатериалФильтра	Слой мелкого скатанного гравия. Если для параметра «Включить материал фильтра» установлено значение «Да», то материал фильтра будет добавлен
L3, L4	Песчаный заполнитель, База отсчета	Верхняя поверхность слоя песчаного заполнителя
S1	Камень	Слой каменного заполнителя
S2	Песок	Слой песчаного заполнителя
S3	МелкийСкатанныйГравий	Слой мелкого скатанного гравия

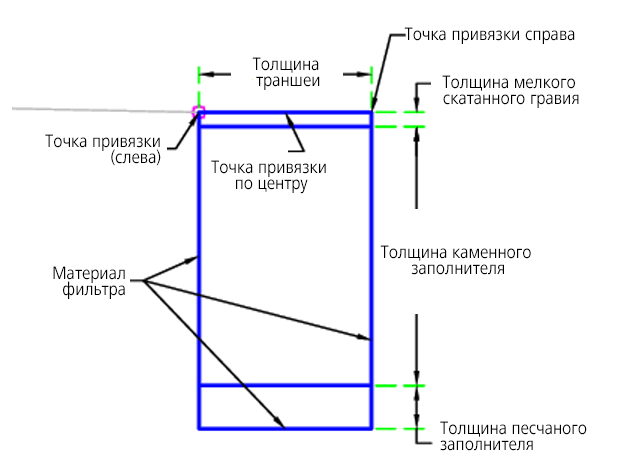

Диаграмма кодирования
