Элемент конструкции «БазовыйВыхрельефОкругКларк» используется для вставки звеньев с целью создания фиксированного откоса выемки или насыпи с обочиной. В случае выемки можно определить кювет.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

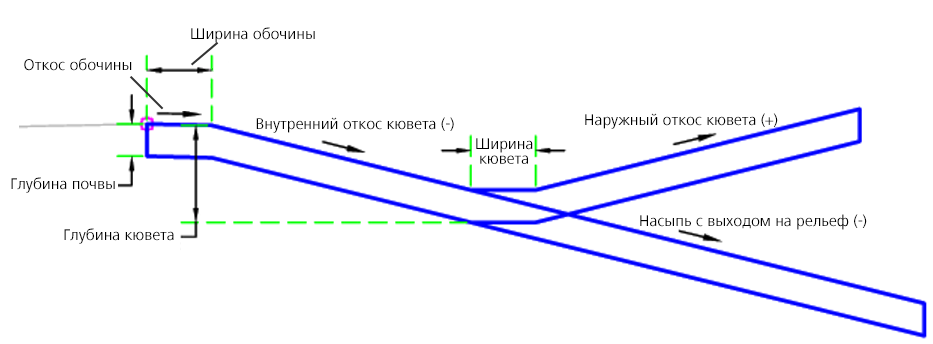

Вариант 1: с кюветом

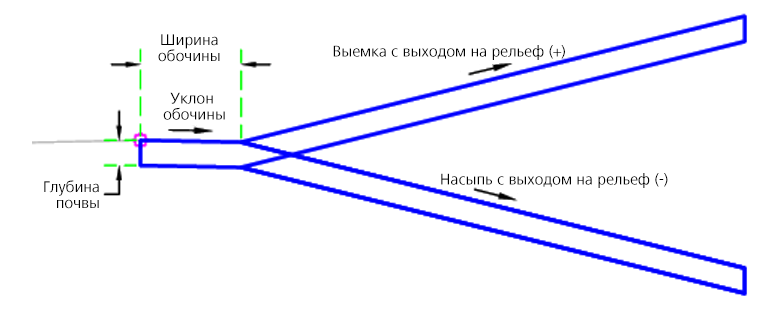

Вариант 2: без кювета
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Выхрельеф_Выемка (+) | Откос выемки с выходом на рельеф | Числовое, положительное | 4 ( : 1) |
| Выхрельеф_Насыпь (-) | Откос насыпи с выходом на рельеф | Числовое, отрицательное | -4 ( : 1) |
| Ширина обочины | Дополнительное значение ширины обочины | Числовое, положительное |
1 фут 0,3 м |
| Поперечный уклон обочины | Применимо только при использовании обочины | Числовое | -2 (%) |
| Глубина почвы | Дополнительное значение глубины почвы | Числовое, положительное |
0,5 фута 0,15 м |
| Глубина кювета | Глубина кювета от точки привязки | Числовой |
1 фут 0,3 м |
| Внутренний откос кювета (-) | Внутренний откос кювета | Числовое | -4 ( : 1) |
| Наружный откос кювета (+) | Наружный откос кювета | Числовое, положительное | 4 ( :1 ) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
| Elevation | Может использоваться для переопределения отметки дна кювета. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как исходная обочина или точка отсчета. Если выполняется построение обочины и ширина обочины больше нуля. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи. Кювет в выемке определяется только при необходимости его построения. После этого выполняется расчет пересечения до целевой поверхности с использованием заданного значения параметра «Откос выхода на рельеф».
Работа в режиме компоновки
При помощи данного элемента конструкции в режиме компоновки выполняется построение исходного откоса насыпи высотой 5 футов (1,5 м).
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Обочина | При наличии обочины |
| P1 | Отсчет | При отсутствии обочины |
| P2 | Обочина | Выступ |
| P3 | Выход на рельеф, Выхрельеф_Выемка | Точка выхода на рельеф и точка выхода на рельеф для условия выемки |
| P4 | Выход на рельеф, Выхрельеф_Насыпь | Точка выхода на рельеф и точка выхода на рельеф для условия насыпи |
| P9 | Кювет_Внутр | Внутренняя часть дна кювета |
| P10 | Кювет_Внешн | Наружная часть дна кювета |
| L1 | Верх, Обочина | Верхняя поверхность обочины |
| L2 | Выход_на_рельеф, Выхрельеф_Выемка, Верх, База_отсчета | Звено, оканчивающееся выходом на рельеф, для сечения выемки. Код базы отсчета не указывается, если глубины почвы больше 0. |
| L3 | Выход_на_рельеф, Выхрельеф_Насыпь, Верх, База_отсчета | Звено, оканчивающееся выходом на рельеф, для сечения насыпи. Код базы отсчета не указывается, если глубины почвы больше 0. |
| L11 | Сверху, Референц-эллипсоид, Кювет | Звено кювета. Код базы отсчета не указывается, если глубины почвы больше 0. |
| L4, L5, L10, L13 | База отсчета | Код звена нижней поверхности |
| S1 | Почва | Код формы почвы |
Диаграмма кодирования

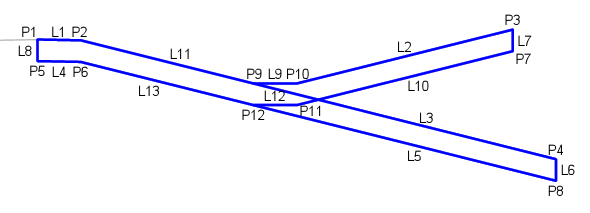

Вариант 1: с кюветом

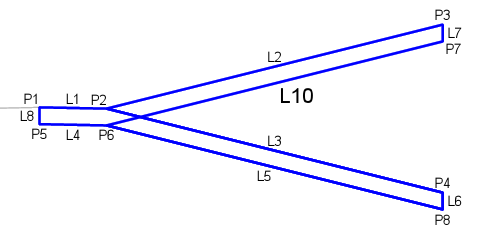

Вариант 1: без кювета
