ЗакрученныйБордюр

Элемент конструкции «ЗакрученныйБордюр» используется для вставки звеньев для закрученного бетонного бордюра с водосборным лотком и дополнительным слоем основания.

Присоединение

Точка привязки находится на кромке бордюра или на его задней поверхности. Данный компонент можно присоединить к правой или левой стороне.

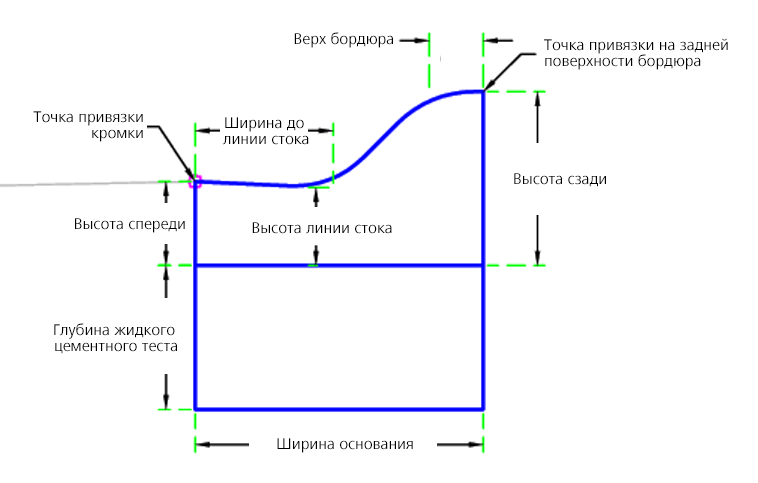

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Верх бордюра	Верх бордюра	Числовое, положительное	4,5 дюйма 100 мм
Высота сзади	Высота сзади	Числовое, положительное	14,5 дюйма 370 мм
Ширина дна	Ширина основания	Числовое, положительное	24 дюйма 600 мм
Высота спереди	Высота спереди	Числовое, положительное	7 дюймов 180 мм
Ширина до линии стока	Ширина до линии стока	Числовое, положительное	11,5 дюйма 300 мм
Высота линии стока	Высота линии стока	Числовое, положительное	6,5 дюйма 165 мм
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания	Числовое, положительное	12 дюймов 300 мм
Точка привязки	Точка привязки	Кромка, ЗадняяПоверхностьБордюра	Выступ

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Звенья бордюра с водосборным лотком вставляются на основе размеров, заданных во входных параметрах. Все значения размеров должны быть положительными и отличными от нуля.

Элемент конструкции образует форму простого бордюра и водосборного лотка с точкой привязки (а) на кромке водосборного лотка или (b) на задней поверхности бордюра.

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает компонент бордюр с водосборным лотком на основании заданных входных параметров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Кромка
P6	ЗадняяПоверхностьБордюра
P7, P8	НизБордюра
P9, P10	Дополнительный слой основания
L1 - L5	Бордюр, Верх
L8	НизБордюра
L9	База отсчета
S1	Бордюр
S2	Дополнительный слой основания

Диаграмма кодирования
