Элемент конструкции «БордюрыГородСЛО» используется для вставки звеньев и форм с целью создания бордюров, водосборных лотков и тротуаров в соответствии со стандартными планами г. Сан-Луис Обиспо.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

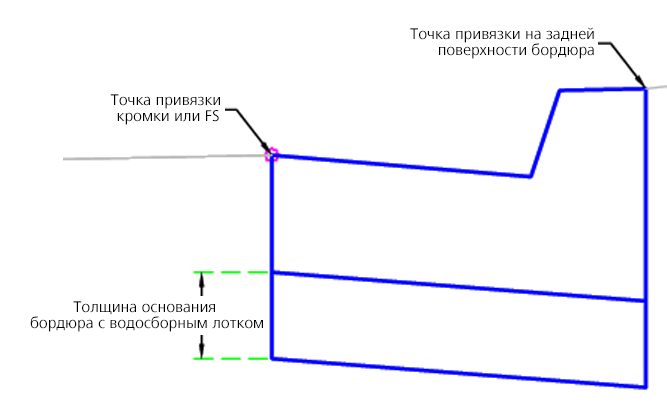

Бордюр с водосборным лотком:

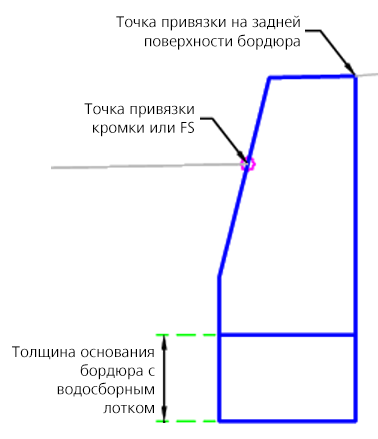

Бордюр:

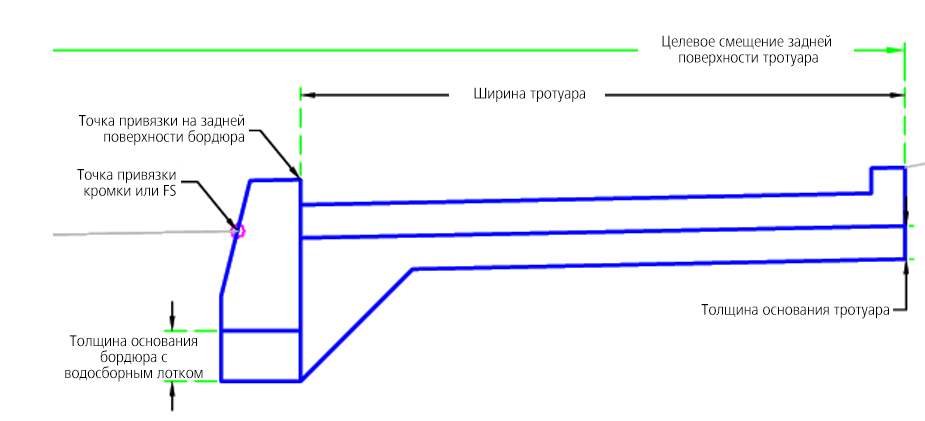

Тротуар (дощатая дорожка):

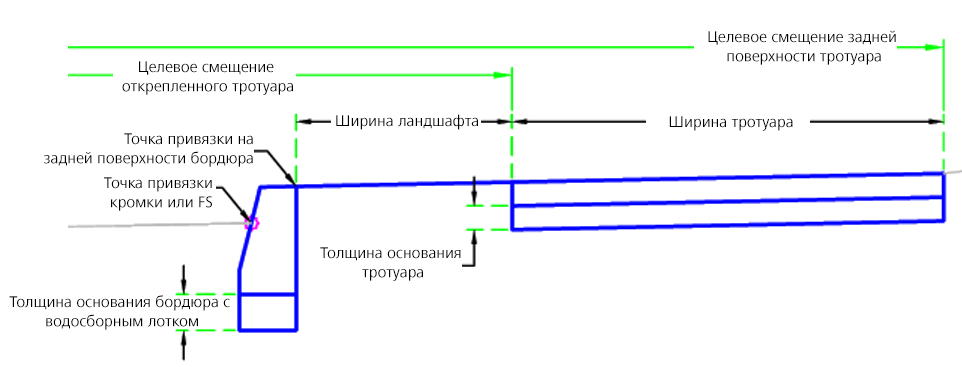

Открепленный тротуар:

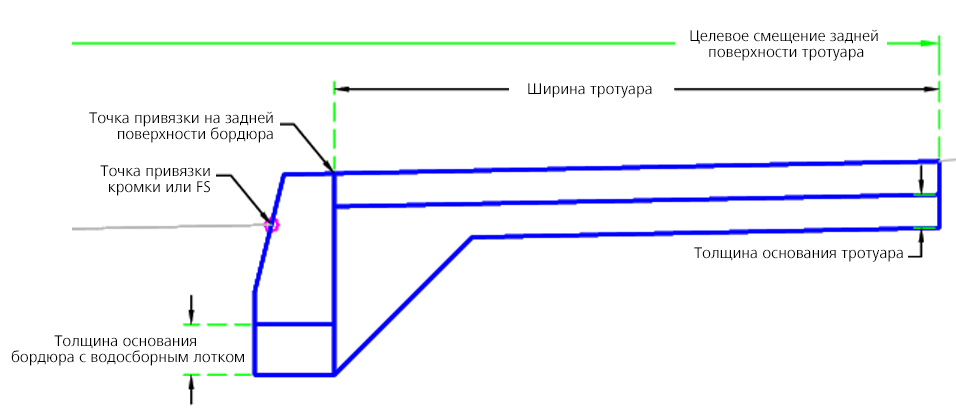

Цельный тротуар:
Присоединение
Точка привязки находится на кромке (или FS) и задней поверхности бордюра. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Тип бордюра | Тип бордюра или бордюра с водосборным лотком | Бордюр 6" и водосборный лоток 24"/Бордюр 8" и водосборный лоток 24"/Бордюр 6" и водосборный лоток 18"/Бордюр 8" и водосборный лоток 18"/Бордюр 6"/Бордюр 8" | Бордюр 6" и водосборный лоток 18" |
| Точка привязки | Точки привязки для бордюра или бордюра с водосборным лотком | Кромка или FS/Задняя поверхность бордюра | Кромка или FS |
| Тип тротуара | Используемый тип тротуара (или значение «Нет») | Открепленный/Цельный/Дощатая дорожка/Нет | Нет |
| Толщина основания бордюра с водосборным лотком | Толщина основания под бордюром с водосборным лотком | Числовое, положительное |
0,5 фута 0,15 м |
| Толщина основания тротуара | Толщина основания под тротуаром | Числовое, положительное |
0,33 фута 0,10 м |
| Ширина тротуара | Ширина тротуара. | Числовое |
6 футов 2 м |
| Ширина ландшафта | Ширина ландшафта при использовании открепленного тротуара | Числовой |
3 фута 1 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Смещение открепленного тротуара | Может использоваться для переопределения фиксированного значения ширины тротуара и привязки внутреннего края тротуара к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Смещение задней поверхности тротуара | Может использоваться для переопределения фиксированного значения ширины тротуара и привязки внешнего края тротуара к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Размеры бордюра с водосборным лотком хранятся в элементе конструкции. Во время выполнения выполняется поиск значений и их назначение с учетом выбранного типа бордюра.
Выходные параметры
Нет.
Режим
Точка привязки используется как исходная точка. Построение точек, звеньев и форм бордюра с водосборным лотком выполняется с учетом выбранного типа бордюра. После этого основание помещается под бордюр с водосборным лотком.
Если не выбран тип тротуара «Нет», выполняется построение соответствующего тротуара и основания. Если выбран тип тротуара «Открепленный тротуар» и задано значение «Смещение открепленного тротуара», в этом случае корректируется значение внутреннего края тротуара. Если задано значение «Смещение задней поверхности тротуара», в этом случае корректируются значения ширины для всех типов тротуара.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает компоненты бордюра с водосборным лотком и тротуара на основе заданных входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Кромка | Точка кромки водосборного лотка |
| P2 | ЛинияСтока_ВодосборныйЛоток | Точка линии стока водосборного лотка |
| P3 | ВерхБордюра | Верх бордюра |
| P4 | ЗадняяПоверхностьБордюра, Тротуар_Внутр | Задняя поверхность бордюра, цельный тротуар и тротуар типа «Дощатая дорожка» |
| P9 | Тротуар_Внутр | Внутренний край тротуара на проектной поверхности |
| P10 | Тротуар_Внешн | Внешний край тротуара на проектной поверхности |
| L1 - L3 | Верх, бордюр | Проектная поверхность бордюра и водосборного лотка |
| L5 | Снизу | Нижняя поверхность бордюра |
| L9, L13, L18 | Основание, База_отсчета | Нижний край основания |
| L10 | Верх, Дерн, База_отсчета | |
| L11, L19 | Верх, Тротуар | |
| L12 | Тротуар_Низ | Нижний край тротуара |
| S1 | Бордюр | Бетонная область бордюра и водосборного лотка |
| S2 | Дополнительный слой основания | |
| S3 | Тротуар | Площадь бетонного тротуара |
Диаграмма кодирования

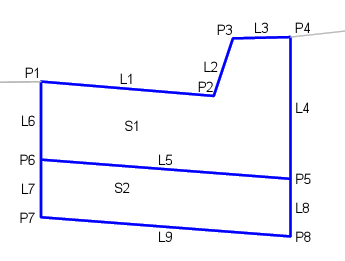

Бордюр с водосборным лотком:
Бордюр:

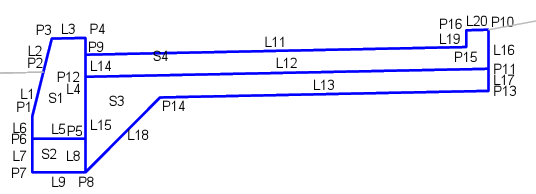

Тротуар (дощатая дорожка):

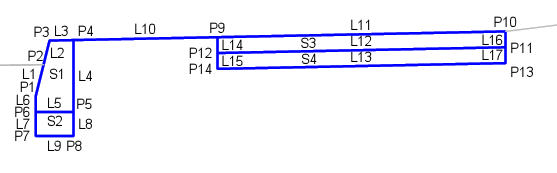

Открепленный тротуар:

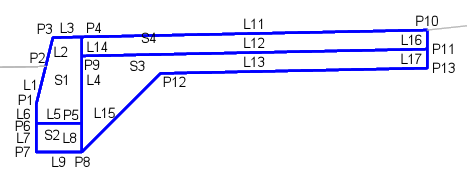

Цельный тротуар:
