Элемент конструкции «БиоОчистка» используется для вставки звеньев с целью создания области биоочистки с тремя слоями и дополнительным подземным дренажем. Построение этого элемента конструкции выполняется в соответствии со сборником стандартов пониженного воздействия при застройке округа Лос-Анжелес от февраля 2014 г.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации связанного документа.
Присоединение
Точка привязки находится на середине верха области биоочистки.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Ширина области биоочистки | Ширина области биоочистки | Числовое, положительное |
5 футов 1,5 м |
| Толщина грунта | Толщина грунта | Числовое, положительное |
0,33 фута 0,10 м |
| Толщина посадочного грунта | Толщина посадочного грунта под слоем грунта | Числовое, положительное |
2,0 фута 0,6 м |
| Толщина гравия | Толщина гравия под слоем посадочного грунта | Числовое, положительное |
0,5 фута 0,15 м |
| Добавить подземный дренаж | Добавить подземный дренаж для отвода сточных вод | Да / Нет | Да |
| Диаметр подземного дренажа | Диаметр подземного дренажа | Числовое, положительное |
0,5 фута 0,15 м |
| Защитный слой подземного дренажа | Защитный слой подземного дренажа | Числовое, положительное |
0,5 фута 0,15 м |
| Подстилающий слой подземного дренажа | Подстилающий слой под трубой подземного дренажа | Числовое, положительное |
0,5 фута 0,15 м |
| Ширина канавы подземного дренажа | Ширина канавы подземного дренажа | Числовое, положительное |
2,5 фута 0,75 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Дно профиля подземного дренажа | Может использоваться для переопределения фиксированной отметки дна трубы подземного дренажа. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как исходная точка. Этот элемент конструкции выполняет построение слоя грунта, за которым следует слой посадочного грунта и слой гравия. Если для параметра задано значение «Добавить трубу подземного дренажа», то элемент конструкции выполняет построение трубы подземного дренажа и подстилающего слоя подземного дренажа.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывает область биоочистки в соответствии с входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1, P3 | БиоОчисткаВерх | Верхняя поверхность области биоочистки |
| P2 | БиоОчисткаЦентр | Центральная часть области биоочистки |
| P4, P5 | Грунт | Нижняя точка слоя грунта |
| P6,P7 | Посадочный_грунт | Нижняя точка слоя посадочного грунта |
| P8,P9 | Гравий | Нижняя точка слоя гравия |
| P10-P13 | Подземный дренаж | Точки вокруг подземного дренажа |
| P14 | Инверсия | Дно трубы подземного дренажа |
| L1-L2 | БиоОчистка, Верх | Верхний слой области биоочистки |
| L4 | Грунт | Нижняя поверхность слоя грунта |
| L8 | Посадочный_грунт | Нижняя поверхность слоя посадочного грунта |
| L11 | Гравий, База_отсчета | Нижняя поверхность слоя гравия |
| L14 | Подземный_дренаж, База_отсчета | Нижняя поверхность слоя подземного дренажа |
| S1 | Грунт | Площадь слоя грунта |
| S2 | Посадочный_грунт | Площадь слоя посадочного грунта |
| S3 | Гравий | Площадь слоя гравия |
| S4 | ТрубаПодземногоДренажа | Слой трубы подземного дренажа |

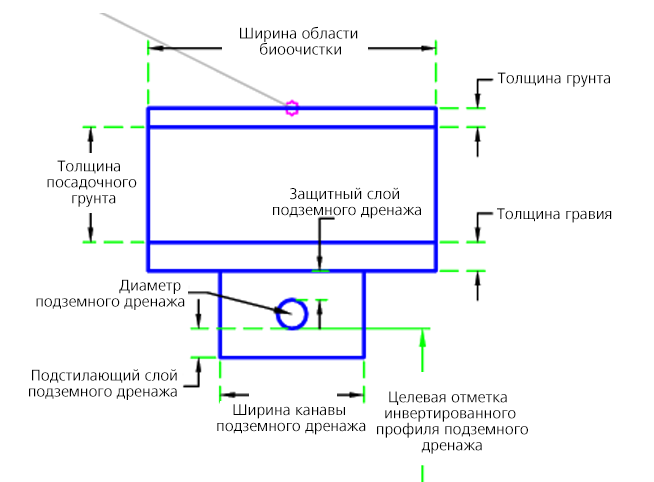

Диаграмма кодирования
