Элемент конструкции RailSingleTrackCANT используется для вставки рельсов, шпал, балласта и подушки балласта для одноколейной железной дороги.
Элемент конструкции используется вместе с элементом конструкции «Выход на рельеф» с левой и правой стороны для замыкания существующей поверхности грунта в условиях выемки и насыпи. Он способен распознавать возвышение наружного рельса.
Присоединение
Точкой присоединения по умолчанию является осевая линия между рельсами. Пути можно перемещать относительно этой точки, используя параметры данного элемента конструкции.

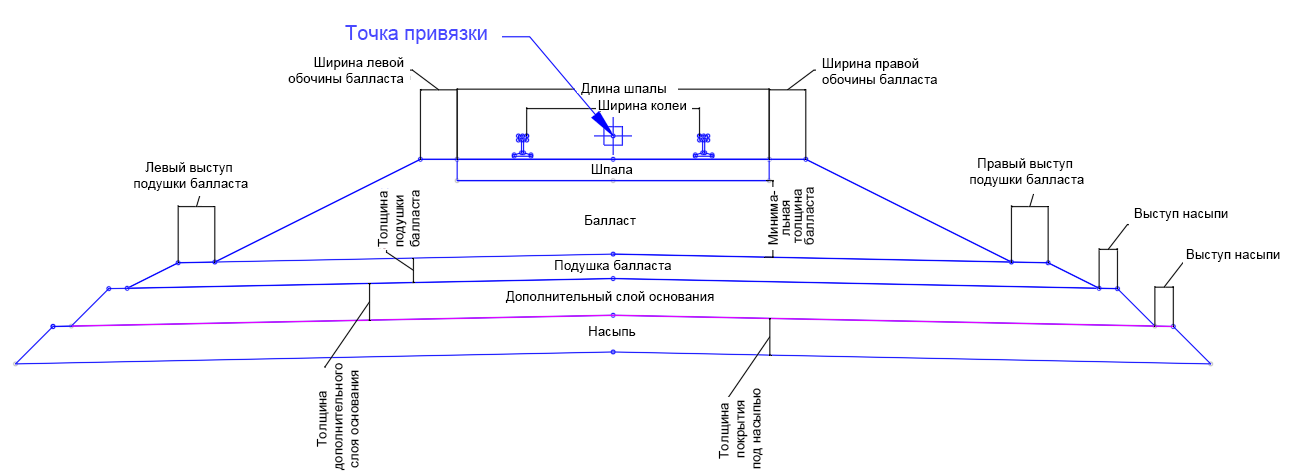

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Измерение возвышения наружного рельса в | Этот параметр определяет положение разности отметок между рельсами — между колеями или между осевыми линиями каждого рельса. |
Список вариантов выбора:
|
Осевая линия рельса к осевой линии рельса |
| Возвышение наружного рельса по умолчанию | Разность отметок по умолчанию между рельсами. Значение положительное, если правый рельс выше левого, и отрицательное, если правый рельс ниже левого. Это значение применяется в режиме компоновки, и с его помощью можно легко наблюдать, как элемент конструкции реагирует на различные величины возвышения наружного рельса. Это значение переопределяется величиной наружного рельса, если она определена трассой базовой линии. | Числовое | 0 |
| Ширина колеи | Расстояние между внутренними гранями рельсов. | Числовое, не отрицательное |
56.5" 1435 мм |
| Ширина головки рельса | Ширина головки рельса. | Числовое, не отрицательное |
2.72" 69 мм |
| Толщина рельса | Толщина рельса от его верхнего края до верха пластины сопряжения. | Числовое, не отрицательное |
6.625" 168 мм |
| Ширина основания рельса | Ширина основания рельса. | Числовое, не отрицательное |
5.5" 140 мм |
| Толщина пластины сопряжения | Толщина пластины сопряжения, величина которой равна расстоянию от нижнего края рельса до верха шпалы. | Числовое, не отрицательное | 1"
25 мм |
| От основания рельса до балласту | Расстояние от нижнего края рельса до верхнего края балласта. Если это значение равно толщине пластины сопряжения, верхняя часть балласта устанавливается в положение заподлицо по верху шпал. | Числовое, не отрицательное | 1"
25 мм |
| Длина шпалы | Длина шпалы (также известной как поперечина). | Числовое, не отрицательное |
8.5' 2,59 м |
| Толщина шпалы | Толщина шпалы. | Числовое, не отрицательное | 7"
178 мм |
| Минимальная толщина балласта | Минимальное вертикальное расстояние между нижним краем шпалы и верхним краем подушки балласта. Расположение этого минимального расстояния изменяется на различных этапах возвышения наружного рельса. См. раздел «Поведение», приведенный ниже. | Числовое, не отрицательное | 2 фута
0,6096 м |
| Ширина обочины балласта (слева и справа) | Расстояние от конца шпалы до начальной точки откоса балластной призмы. | Числовое, не отрицательное | 12"
305 мм |
| Откос балластной призмы (слева и справа) | Боковой откос материала балласта. Откос верхней части материала балласта соответствует откосу шпалы, который образуется на основе возвышения наружного рельса. | Откос, не отрицательное | 2:1 |
| Толщина подушки балласта | Толщина материала подушки балласта | Числовое, не отрицательное | 8"
203 мм |
| Верхний откос подушки балласта | Верхний откос левой и правой сторон подушки балласта, в качестве точки отсчета которого используется осевая линия элемента конструкции. | Откос, не отрицательное | 40:1 |
| Выступ подушки балласта (слева и справа) | Расстояние от основания материала балласта до начальной точки бокового откоса материала его подушки. | Числовое, не отрицательное | 12"
305 мм |
| Крутизна откоса подушки балласта (слева и справа) | Боковой откос материала подушки балласта. | Откос, не отрицательное | 2:1 |
| Выступ дополнительного слоя основания (слева и справа) | Расстояние от основания материала подушки балласта до точки, с которой начинается боковой откос материала дополнительного слоя основания. | Числовое, не отрицательное |
0,5 фута 0,15 м |
| Откос дополнительного слоя основания | Боковой откос материала дополнительного слоя основания. | Откос, не отрицательное | 1:1 |
| Глубина дополнительного слоя основания | Толщина материала дополнительного слоя основания. | Числовое, не отрицательное |
1 фут 0,30 м |
| Глубина насыпи | Толщина материала насыпи. | Числовое, не отрицательное |
1 фут 0,30 м |
| Откос насыпи | Боковой откос материала насыпи. | Откос, не отрицательное | 1:1 |
| Выступ насыпи (слева и справа) | Расстояние от основания материала дополнительного слоя основания до точки, с которой начинается боковой откос материала насыпи. | Числовое, не отрицательное |
0,5 фута 0,15 м |
| Пропустить рельсы | Предотвращает построение звеньев, форм и точек рельсового пути. | Да / Нет | Нет |
| Пропустить шпалы | Предотвращает построение звеньев, форм и точек сопряжения. | Да / Нет | Нет |
| Пропустить балласт | Предотвращает построение звеньев, форм и точек балласта. Если для этого параметра установлено значение «Да», подушка балласта также не отображается. | Да / Нет | Нет |
| Пропустить подушку балласта | Предотвращает построение звеньев, форм и точек подушки балласта. Если для параметра «Пропустить балласт» установлено значение «Да», подушка балласта не строится вне зависимости от этого параметра. | Да / Нет | Нет |
| Пропустить дополнительный слой основания | Предотвращает построение звеньев, форм и точек дополнительного слоя основания. Если для параметра «Пропустить балласт» или «Пропустить подушку балласта» установлено значение «Да», дополнительный слой основания не строится вне зависимости от этого параметра. | Да / Нет | Нет |
| Пропустить насыпь | Предотвращает построение звеньев, форм и точек насыпи. Если для параметра «Пропустить балласт», «Пропустить подушку балласта» или «Пропустить дополнительный слой основания» установлено значение «Да», элементы насыпи не строятся вне зависимости от этого параметра. | Да / Нет | Нет |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Смещение левой колеи |
Может использоваться для задания горизонтального положения осевой линии для левой колеи. |
Не обязательно |
|
Смещение правой колеи |
Может использоваться для задания горизонтального положения осевой линии для правой колеи. |
Не обязательно |
|
Отметка левой колеи |
Может использоваться для задания отметки центральной точки между рельсами слева. Возвышение наружного рельса применяется после определения положения этой точки, поэтому ее фактическое положение между рельсами может изменяться из-за возможности поворота вокруг любого из рельсов. |
Не обязательно |
|
Отметка правой колеи |
Может использоваться для задания отметки центральной точки между рельсами справа. Возвышение наружного рельса применяется после определения положения этой точки, поэтому ее фактическое положение между рельсами может изменяться из-за возможности поворота вокруг любого из рельсов. |
Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции представляет собой простую конструкцию одного рельса с регулируемыми компонентами возвышения наружного рельса и материала.
Если для параметра «Метод вращения» выбрано значение «Рельс по высокой стороне», то рельс, находящийся вне кривой, удерживается на отметке колеи, а отметка рельса внутри кривой корректируется и становится равной значению возвышения наружного рельса.
Если для параметра «Метод вращения» выбрано значение «Центральная базовая линия», то значение для обоих рельсов корректируется и становится равным половине значения возвышения наружного рельса, при этом положение рельса вне кривой направлено вверх, а для рельса внутри кривой — вниз.
Значение параметра «Минимальная толщина балласта» применяется к местоположению минимального зазора между шпалой и подушкой балласта. Параметр «Верхний откос подушки балласта» независимо управляет верхним откосом подушки балласта. Параметр «Базовая линия к гребню подушки балласта» управляет местоположением гребня подушки балласта.
Подробности рельса
Форма рельса, используемая в данном элементе конструкции, представляет собой упрощенную аппроксимацию промышленного стандарта для форм и размеров рельсов. Параметры «Ширина головки рельса», «Толщина рельса» и «Ширина основания рельса» можно использовать как входные параметры для получения остальных приближенных размеров.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, состоящие из рельсов, шпал, балласта, подушки балласта и боковых откосов.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1, P4 - P13 | Рельсовый путь | Рельсовый путь |
| P2 | Cl_Rail | Осевая линия рельса |
| P3 | Gauge_Line, рельс | Колея (внутренняя кромка верхнего края рельса) |
| P14, P18, P19, P23 | Top_Edge_Ballast | Верхний край материала балласта |
| P15, P17, P20, P22 | Шпала | Верхний угол шпалы |
| P16, P21 | CL_Tie | Осевая линия шпалы сверху |
| P26, P30 | Top_Edge_Subballast | Верхний край материала подушки балласта |
| P27, P29 | Bottom_Edge_Ballast | Нижний край материала балласта |
| P28 | Top_Subballast | Верхний край материала подушки балласта по осевой линии |
| P31, P33 | Bottom_Edge_Subballast | Нижний край материала подушки балласта |
| P32 | Bot_Subballast | Нижний край материала подушки балласта по осевой линии |
| P63 | Bottom_SoilFill | Bottom_SoilFill |
| P64 | Top_Edge_SoilFill | Top_Edge_SoilFill |
| P62, P65 | Bottom_Edge_SoilFill | Bottom_Edge_SoilFill |
| P66 | Top_Edge_SubBase | Top_Edge_SubBase |
| P67 | Bottom_Edge_SubBase | Bottom_Edge_SubBase |
| P68 | Top_Edge_SubBase | Top_Edge_SubBase |
| P69 | Bottom_Edge_SubBase | Bottom_Edge_SubBase |
| P70 | Bottom_SubBase | Низ дополнительного слоя основания |
| L1, L2 | Top_Rail, рельс | Верх рельса |
| L3 - L13 | Рельсовый путь | Рельсовый путь |
| L14, L17, L22, L23 | Балласт, верх | Верхний край балласта |
| L15, L16 | Шпала, Top_Tie | Верх шпалы |
| L18 - L21 | Шпала | Шпала |
| L24, L27 - L29 | Подушка балласта, верх | Верхний край подушки балласта |
| L25, L26 | Балласт, подушка балласта | Балласт и подушка балласта |
| L30, L31 | Подушка балласта, база отсчета | Нижний край подушки балласта |
| L32 | Балласт, Ballast_Between_Ties | Материал балласта в открытом пространстве между шпалами. Также может использоваться, если построение шпал было пропущено. |
| L67 - L70 | Верх, насыпь | Насыпь |
| L71–L72 | Насыпь, дополнительный слой основания | Дополнительный слой основания |
| L73 - L76 | Верх, дополнительный слой основания | Дополнительный слой основания |
| L77–L78 | Дополнительный слой основания, база отсчета | Дополнительный слой основания |
| S1, S2 | Рельсовый путь | Рельсы |
| S3 | Шпала | Шпала |
| S4 | Балласт | Балласт |
| S5 | Подушка балласта | Подушка балласта |
| S6 | Насыпь | Насыпь |
| S7 | Дополнительный слой основания | Дополнительный слой основания |

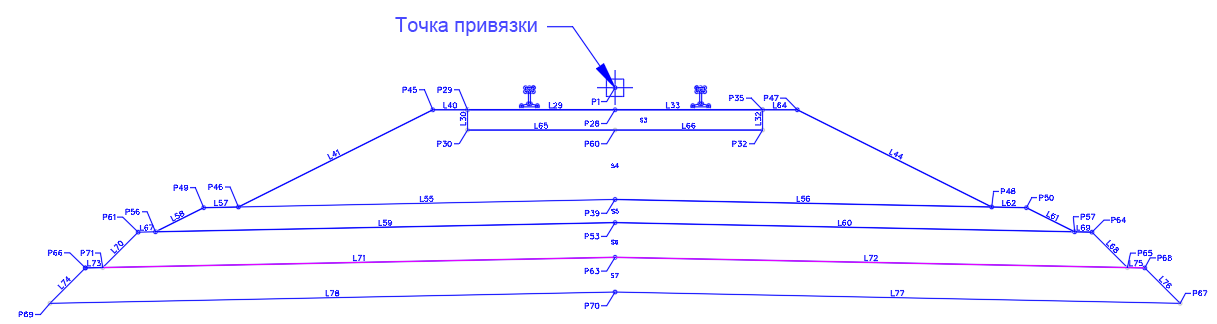

Диаграмма кодирования
