Элемент конструкции «ПростойВодосборныйЛотокЖелоб» представляет собой бетонный водосборный лоток в форме желоба с пользовательскими значениями ширины, глубины бетонного лотка и глубины поточной линии. Ширину можно изменять, поточная линия остается по центру.
Присоединение
Точка привязки расположена на внутренней кромке желоба водосборного лотка.

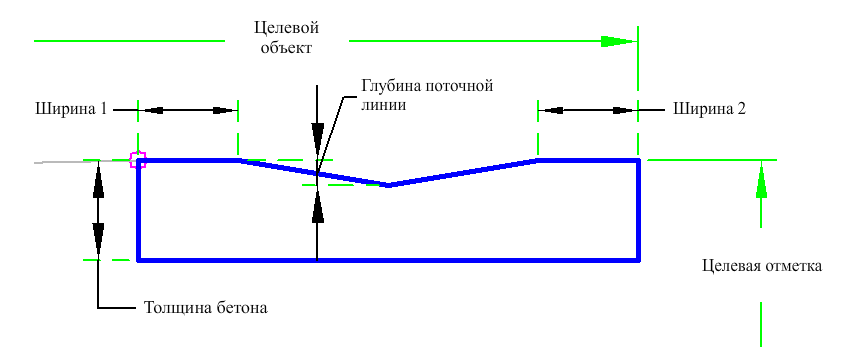

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Ширина бетона | Ширина бетонного водосборного лотка | Числовое, положительное |
5 футов 1,5 м |
| Глубина поточной линии | Глубина желоба водосборного лотка от верхней части кювета до поточной линии. | Числовое, положительное |
0,08 фута 0,02 м |
| Ширина1 | Ширина желоба водосборного лотка со стороны точки привязки. | Числовое, положительное |
0,5 фута 0,15 м |
| Ширина2 | Ширина желоба водосборного лотка с противоположной стороны от точки привязки. | Числовое, положительное |
0,5 фута 0,15 м |
| Толщина бетона | Толщина бетона измеряется от точки привязки. | Числовое, положительное |
0,75 фута 0,2 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Смещение цели |
Может использоваться для переопределения фиксированного значения «Ширина» и привязки края формы к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
|
Отметка поточной линии |
Может использоваться для переопределения глубины поточной линии и привязки отметки поточной линии к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции служит для вставки простого водосборного лотка в форме желоба. Местоположение ширины элемента конструкции может быть задано фиксированным значением ширины или дополнительной трассой. Желоб водосборного лотка может задаваться фиксированным значением глубины, либо для контроля глубины может быть присвоен профиль.
Работа в режиме компоновки
В режиме компоновки элемент конструкции отображает звенья, формирующие водосборный лоток в форме желоба по пользовательским входным значениям.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Верх, Точка отсчета | |
| P2 | База отсчета | |
| P3 | База отсчета, Бетон | |
| P4 - P6 | Верх | |
| P7 | Поточная линия, Верх | |
| L1, L3 | Бетонная | |
| L2 | База отсчета, Бетон | |
| L4–L7 | Верх | |
| S1 | ВодосборныйЛотокЖелоб |
Диаграмма кодирования
