КаменнаяПодпорнаяСтенка

Присоединение

Точка привязки находится либо на каменной поверхности либо на расстоянии от расположения дороги с учетом входных параметров переднего звена.

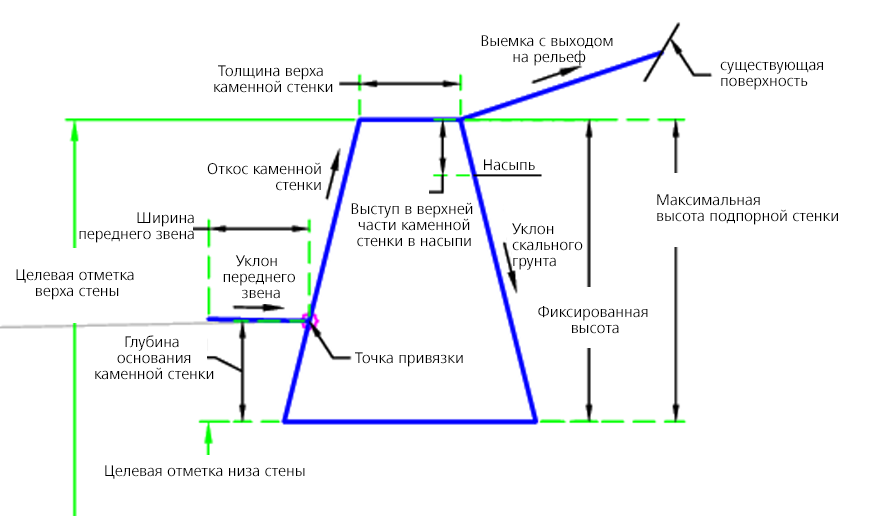

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Глубина основания каменной стенки	Глубина основания каменной стенки	Числовое	1,0 фут 0,30 м
Откос каменной стенки	Откос каменной стенки	Числовое	0.25 ( : 1)
Толщина верха каменной стенки	Толщина верха каменной стенки	Числовое, положительное	1 фут 0,30 м
Выемка с выходом на рельеф	Выемка с выходом на рельеф	Числовое, положительное	3 ( : 1)
Максимальная высота подпорной стенки	Максимальная высота подпорной стенки	Числовое, положительное	6 футов 1,8 м
Использовать фиксированное значение высоты	Использование фиксированного значения высоты	Да / Нет	Да
Фиксированная высота	Задается фиксированное значение высоты	Числовое, положительное	3 фута 1,0 м
Использовать команду выхода на рельеф	Использование команды выхода на рельеф	Да / Нет	Да
Уклон переднего звена	Уклон переднего звена	Числовое	-2%
Код переднего звена	Код переднего звена	Текстовая строка	Top, Pave
Ширина переднего звена	Ширина переднего звена	Числовое, положительное	0,25 фута 0,08 м
Использовать переднее звено	Использование переднего звена	Да / Нет	Да
Выступ в верхней части каменной стенки в насыпи	Выступ в верхней части каменной стенки в насыпи	Числовое, положительное	1 фут 0,3 м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Существующая поверхность	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Не обязательно
Верх стены	Может использоваться для переопределения отметки верха каменной стенки. Чтобы использовать этот параметр, необходимо задать для входного параметра «Фиксированная высота» значение «Нет». Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Низ стены	Может использоваться для переопределения отметки низа стены. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точка привязки используется как исходная точка. Построение переднего звена выполняется, если для параметра «Использовать переднее звено» установлено значение «Да». После этого выполняется построение каменной стенки.

Если для параметра «Использовать фиксированное значение высоты» задано значение «Да», то скальный грунт создается на основе входных параметров. Если задан профиль низа стены, то высота верха стены определяется отметкой профиля низа стены, а также фиксированной высотой. Целевая отметка верха стены не используется.

Условие выемки:

Если для параметра «Использовать фиксированное значение высоты» задано значение «Нет», то скальный грунт создается на основе входных параметров. Целевая отметка верха стены управляет отметкой верха стены. Если целевая отметка верха стены не задана, то отметка верха стены равна существующей отметке уровня земли на внутреннем крае стены.

Условие насыпи:

Если для параметра «Использовать фиксированное значение высоты» задано значение «Нет», то скальный грунт создается на основе входных параметров. Целевая отметка верха стены управляет отметкой верха стены. Если целевая отметка верха стены не задана, то отметка верха стены равна расстоянию между точкой привязки и входным параметром «Выступ в верхней части каменной стенки».

При всех условиях высота стены вычисляется и сопоставляется с максимальной высотой подпорной стенки. Если значение превышено, в средство просмотра событий будет отправлено соответствующее сообщение об ошибке.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции прорисовывает каменную подпорную стенку на основе входных параметров.

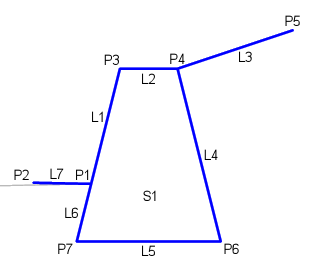

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Грань_Стена	Грань стены
P2	ETW	Край дорожного покрытия
P3, P4, P6, P7	Каменная стенка	Каменная стенка
P5	Выход на рельеф	Выход на рельеф
L1-L2	Каменная стенка, Верх	Верх каменной стенки
L3	Выход на рельеф, Верх, База_отсчета	Звено, оканчивающееся выходом на рельеф
L4, L6	Каменная стенка	Каменная стенка
L5	Каменная стенка, База_отсчета	Нижняя часть каменной стенки
L7	Top, Pave	Верх дорожного покрытия
S1	Каменная стенка	Площадь каменной стенки
